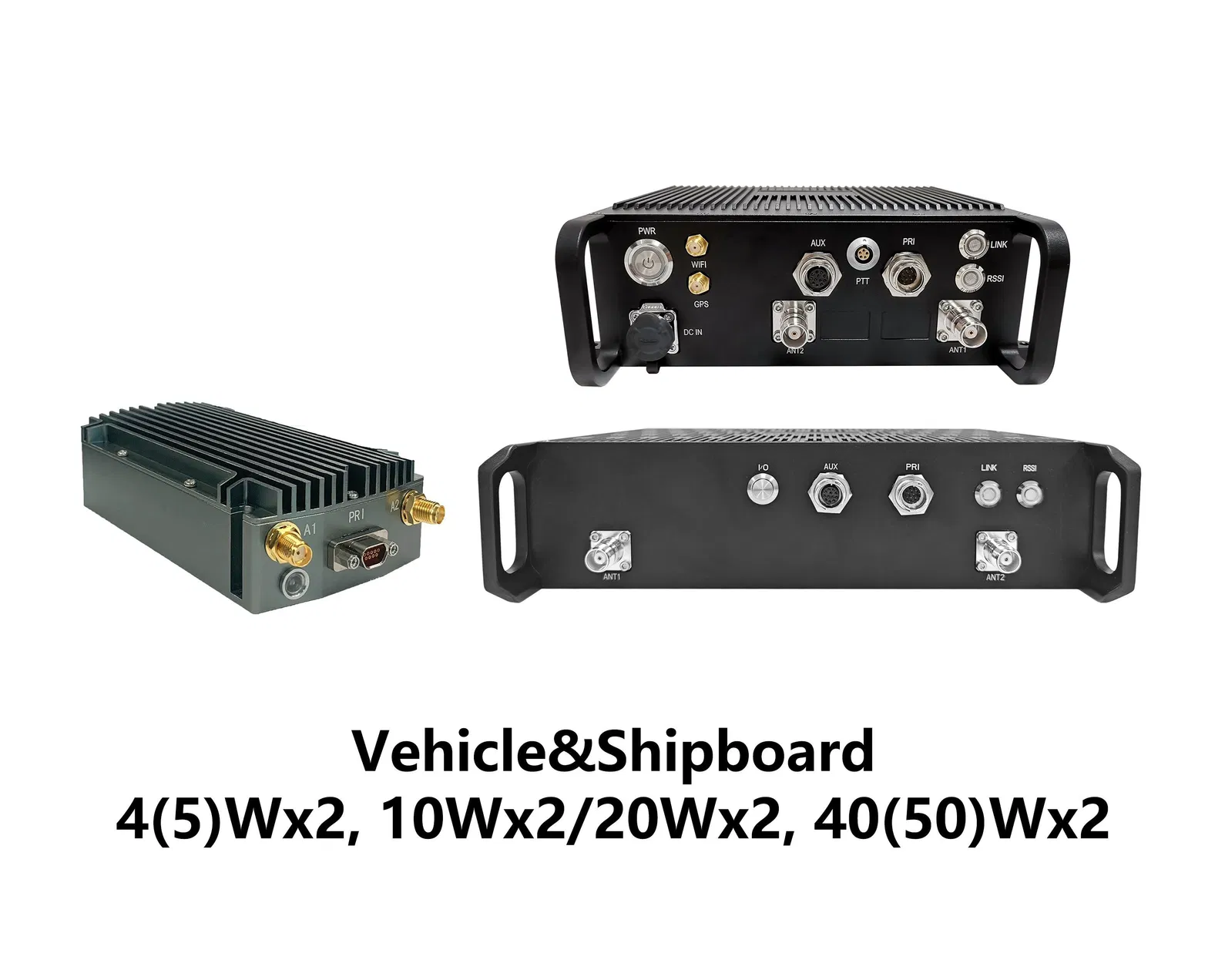

Mesh Radio - Serie NBmesh di Wireless Narrowband MESH per Veicoli e Imbarcazioni

La radio/modulo a rete a banda stretta della serie NBmesh è adatto a scenari di rete distribuita in cui la velocità di servizio non è elevata, la distanza di trasmissione è lunga,e la portata di trasmissione è basata su relè multi-hop.La topologia è una rete multi-hop, composta da diversi nodi di distribuzione.conveniente per gli utenti per l'integrazione in vari tipi di apparecchiature terminali, per ottenere una trasmissione di dati a lunga distanza stabile e affidabile.
Caratteristiche:
1Relai multi-hop, rete efficiente
2. bassa velocità, alta sensibilità
3. Frequenza UHF/L/S
4. 2/4/10/20 Watt di potenza RF
5Porta seriale / porta di rete, voce / posizione
6Salto di frequenza di intelligence.
Radio/module a rete a banda stretta della serie NBMesh, di supporto per il routing dinamico punto-a-punto, punto-a-multipunto e multipunto-a-multipunto, trasmissione di dati wireless multi-hop relay, utilizzato nei cluster UAV,comando di controllo degli incendi armati, salvataggio di emergenza comando di comunicazione di emergenza, formazione navale comunicazione marittima, prevenzione degli incendi boschivi comunicazione di rete auto-organizzata.

Performance:
1Lunga distanza di trasmissione, forte capacità anti-interferenza
2- Adattabilità all'ambiente mobile
3. Il livello di applicazione supporta tutti i tipi di terminali di applicazione di porta seriale/porta di rete
4Supporto per la rapida distribuzione, il cambiamento dinamico della topologia della rete, l'autoorganizzazione senza rete centrale e il trasferimento multi-hop
5. sensibilità di ricezione fino a -117 dBm@250KHz BW
6- capacità di trasmissione di dati adattiva, che può selezionare in modo adattivo la modalità di modulazione e la modalità di codifica in base alle modifiche ambientali e effettuare la trasmissione di dati adattabile
7- capacità di rete flessibili ed efficienti, supporto al protocollo TDMA, protocollo CSMA,scenari di servizi centralizzati di misurazione e controllo con più di 6 salti e servizi vocali
8. Nessuna necessità di configurare indirizzo IP e driver, compatibilità senza soluzione di continuità con TCP di livello superiore, protocollo UDP, può raggiungere voce, file e altri dati di interazione trasparente





 NBMesh Specifiche radio a maglia a banda stretta

Piattaforma SDR, forma d'onda	9363+7Z020, Rete mobile MANET
Tecnologia MIMO	Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX
Frequenza (70M-6GHz personalizzabile)	UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1,0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / C Band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
Larghezza di banda del canale	250k/500k/1MHz ((Antenna doppia), 400kHz ((Antenna singola)
Sensibilità	-117 dBm@250KHz
Modalità di modulazione	BPSK/QPSK/16QAM (adattivo), OFDM ((dual antenna) /SCFDE ((single antenna)
Tasso di trasmissione dei dati aerei (Antenna singola/ Antenna doppia)	50-250kbps@250kHz ((Antenna doppia) 125-500kbps@500kHz ((Antenna doppia) 250-1000kbps@1MHz ((Antenna doppia)
Modalità multi-accesso	CSMA/TDMA
Canale RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Potenza di trasmissione	0.25/0.5/1/2/4 ((5)/10/20/40 ((50) Watt ((Antenna doppia)
Single Hop Distanza di comunicazione	30-100 km (LOS), 1-30 km (zona urbana)
Modalità di lavoro	Punto-a-punto/Punto-a-multipunto/Multipunto-a-multipunto, Routing dinamico/Multi-hop relay, Star/Line/Network/Hybrid
Connettori	Porta seriale (bi-direzionale da punto a punto, unidirezionale da punto a più) / Porta di rete (unicast, multicast, broadcast) / Voce, posizione (broadcast)
Ritardo di singolo salto	Media 7 mS (1MHz BW)
Crittografia	DES, AES128/256, SNOW3G/ZUC facoltativo, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna
Modalità anti-interferenza	Selezione manuale del canale di scansione dello spettro, selezione di frequenza intelligente a banda completa migliorata ((consapevolezza dello spettro) /Full band adaptive frequency hopping FHSS/Roaming mode opzionale
Locale/ Gestione a distanza	frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza dei nodi, mappa elettronica GPS/Beidou, monitoraggio della temperatura/tensione/interferenze, aggiornamento del software.
Altri	Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo. Non vi è alcun limite alla capacità di utilizzo di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (data 15+ hop, voce 10+ hop, video 8+ hop).La perdita totale del tasso di trasmissione per più di tre luppolo è inferiore al 70%. Tracciamento automatico dei vettori, adattato ad una deviazione della frequenza Doppler di ±6 kHz, supporta il mobile comunicazione a velocità superiori a 7200 chilometri orari (6 Mach, 2000 metri al secondo).
Dimensione della rete/ Capacità multi-hop	Rete unica più di 256 nodi/15 salti
Temperatura di funzionamento	-40 °C ~ + 80 °C
Livello di protezione	IP66, IP67/IP68 personalizzato
Tensione/consumo di potenza	12-36VDC/Operazione 1-2A/Standby 0,5-0,7A@12V, 2/4(5) Watt x2 18-32VDC/Operazione 3-6A/Standby 0,7-0,9A@16.8V, 10Watt x2 18-32VDC/Operazione 6-7A/Standby 0,7-0,9A@20V, 20/40(50) Watt x2
Selezione della potenza	Fornitura di energia da batteria a chiusura a torsione o cavo principale
Dimensioni/Peso	11.7x6.2x3.2cm/279g, 4(5)Wx2 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2
Installazione/Colore	4 fori di montaggio/Nero, grigio di ferro, verde militare facoltativo
Interfaccia di base	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL ((UART), Sbus/Bluetooth, 1.2-230.4Kbps, Input DC
Spingi per parlare. Interfaccia ausiliaria	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Estensione della rete facoltativa	Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite
Indicatore dello stato del collegamento	Rosso costante - La rete non è connessa Lampeggiante in rosso - Avvio/non connesso alla rete Verde stabile - La rete è connessa Lampeggiante verde - PTT vocale non funziona
Indicatore di collegamento RSSI	Verde stabile - La qualità del collegamento è eccellente Blu stabile - La qualità del collegamento è buona Giallo stabile - Qualità del collegamento media Purple stabile - La qualità del collegamento è leggermente peggiore Rosso costante - La qualità del collegamento è scadente o il collegamento non funziona
Interfaccia di gestione/ Interfaccia di controllo	Gestione della rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP





Topologia della rete stellare ITopologia della rete stellare II Topologia della rete stellare III
