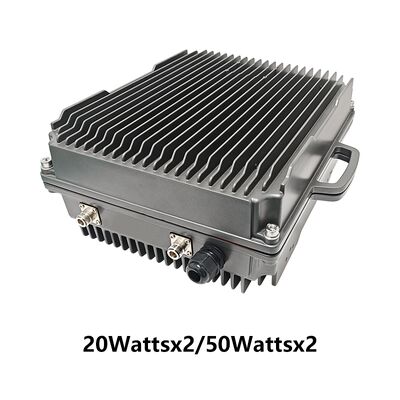

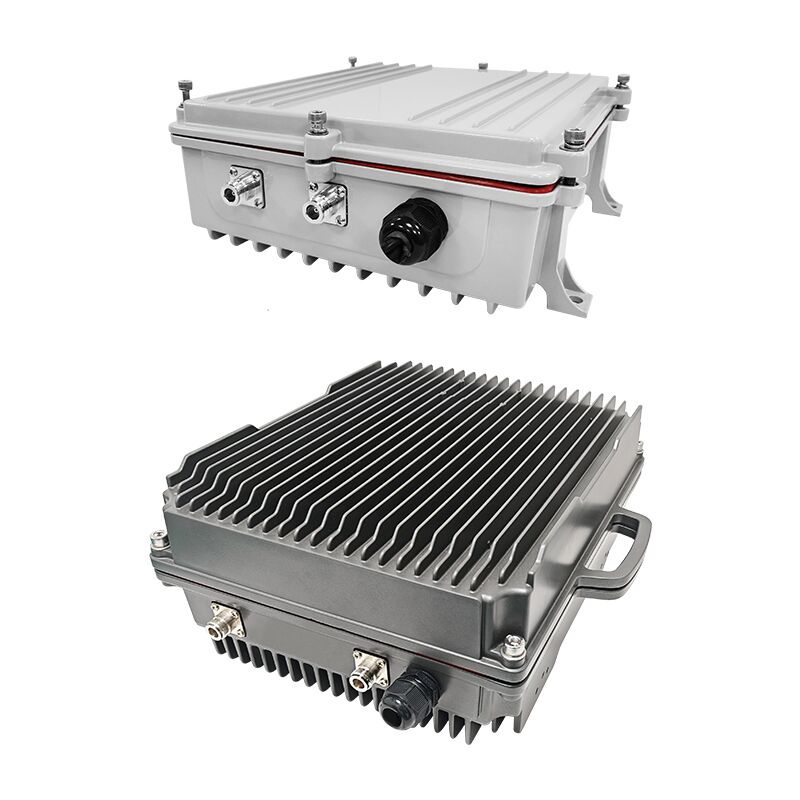

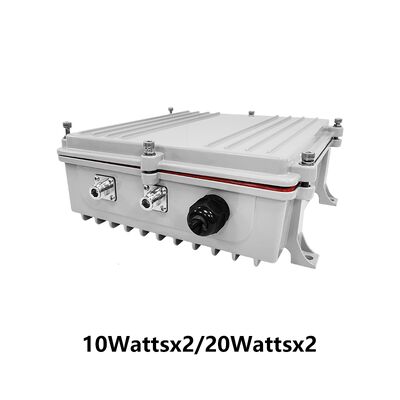

Radio Mesh - Forte e Affidabile - Radio Outdoor Mimomesh

Beamforming/Diversità Spaziale/Multiplexing Spaziale, Raggiunge una portata più che doppia
Anti-jamming intelligente tramite selezione intelligente della frequenza, salto di frequenza adattivo
Radio portatile/zaino 2Watt×2/10Watt×2 RF Out, 10/12 ore o più di durata della batteria, design accattivante
Radio aviotrasportata/veicolare 2Watt×2/10Watt×2 RF Out, massimo 20watt×2 RF Out
Bande ad ampio raggio, selezione dual band, liberi di scegliere diverse bande di frequenza di lavoro,
Adattamento a ambienti complessi del terreno e ambienti elettromagnetici
Push To Talk con High Fidelity integrato (G.722)
Throughput superiore a 180 Mbps

L'ultima generazione di radio Mesh a banda larga MIMOmesh
Prestazioni:
1. Rete Mesh (auto-formante, auto-adattante, auto-riparante), throughput ad alta velocità
2. Costruzione urbana non visiva, terreno di trasmissione multi-percorso nella giungla, connessione efficace
3. Movimento ad alta velocità di terra, acqua e aria, connessione efficace
4. Impostazioni multiple dell'antenna, omnidirezionale, orientamento ad alto guadagno o miscelazione
5. Supporto GPS/BD e Multicast

Vantaggi:
1. Aumento della copertura di 4,5 volte nelle aree densamente popolate
2. Aumenta la portata di 2 volte in un ambiente con limiti visivi
3. Aumenta il tasso di trasmissione dati di 2-4 volte
4. La stessa portata di comunicazione e velocità di trasmissione dati, riducendo la potenza di trasmissione di 2 volte

Applicazioni significative in ambienti Non Line of Sight / Multipath Fading, comunicazioni critiche video/dati/voce:
1. Robot / Veicolo senza equipaggio, Ricognizione / Sorveglianza / Anti-Terrorismo / Monitoraggio
2. Aria-aria e aria-terra e terra-terra, sicurezza pubblica / operazioni speciali
3. Rete urbana, supporto di emergenza / pattugliamento normale / gestione del traffico
4. All'interno e all'esterno dell'edificio, antincendio / soccorso e soccorso in caso di calamità / foresta / difesa civile / terremoto
5. Trasmissione TV audio/video wireless / trasmissione in diretta
6. Comunicazione marittima / trasmissione ad alta velocità sul lato opposto della nave
7. Rete wireless a basso ponte / atterraggio della nave
8. Connessione miniera / tunnel / seminterrato

Generale
Piattaforma SDR, Forma d'onda	9361+7Z030/7Z035 o 7Z100, Rete mobile MANET+MIMO
Tecnologia MIMO	Codifica spazio-tempo, Ricezione diversificata, Beamforming TX/RX, Multiplexing spaziale
Sensibilità di ricezione	-103dBm@5MHz BW
Larghezza di banda del canale	1.25/2.5/5/10/20MHz, impostazione 30/40MHz; Aggregazione portante a 80MHz (doppie antenne con due frequenze di 40MHz+40MHz per ricetrasmettitore) opzionale
Velocità dati	1-130Mbps (20MHz BW)/252Mbps (40MHz BW)/350Mbps (40MHz+40MHz di aggregazione portante) Adattivo, QoS
Modalità di modulazione	TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adattivo (impostazione fissa opzionale)
Potenza di uscita RF (Supporto TPC, controllo della potenza di trasmissione, regolabile 1dBm)	10Watt×2 20Watt×2 40Watt×2
Salto singolo Distanza di comunicazione	100-300 KM (LOS), 1-30 KM (area urbana)
Modalità	Senza centro distribuito Punto-a-punto/Punto-a-multipunto/Multipunto-a-multipunto, Layer 2 o 3 di routing dinamico, Relay multi-hop, Star/Line/Network/Hybrid
Ritardo singolo hop	Media 10mS (20MHz BW)
Crittografia	DES, AES128/256, SM4, SNOW3G/ZUC opzionale, Crittografia chip/scheda TF personalizzata o macchina di crittografia esterna
Modalità anti-jamming	Selezione manuale del canale di scansione dello spettro/Selezione intelligente della frequenza migliorata a banda intera (consapevolezza dello spettro)/Salto di frequenza adattivo a banda intera FHSS/Modalità roaming, Anti-interferenza multi-livello
Gestione locale/remota	Frequenza operativa, larghezza di banda del canale, ID di rete, impostazioni dei parametri di potenza di trasmissione e altri, scansione dello spettro, visualizzazione in tempo reale e record statistici della topologia di rete, intensità del campo del collegamento rapporto segnale-rumore, caricamento e download del traffico, distanza del nodo, mappa elettronica di posizionamento GPS/BD/GLONASS, temperatura/tensione/ Monitoraggio delle interferenze, aggiornamento del software. Silenzio remoto e riattivazione opzionali
Altri	Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/commutazione della rete è inferiore a 1 secondo Non c'è limite alla capacità utente di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (Dati 15+ hop, voce 10+ hop, video 8+ hop). La perdita totale della velocità di trasmissione per più di tre hop è inferiore al 70%. Tracciamento automatico della portante, adattato a una deviazione di frequenza Doppler di ±6kHz offset di frequenza, supporta la comunicazione mobile a velocità superiori a 7200 chilometri all'ora (6 Mach, 2000 metri al secondo)
Bande(70M-6GHz/Uper C-X-Ku personalizzabile. Stessa frequenza o frequenza diversa di TDD, 2T2R a banda singola o 1T2R a doppia banda)
BAND	Gamma di frequenza
VHF/UHF	360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz
Banda L	1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz
Banda S	2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz
Banda C	4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz
	(Nota: la potenza RF, le dimensioni, il peso sono diversi)
MIIT	336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz
Ambientale
Temperatura di esercizio	-40ºC ~+80ºC
Livello di protezione	IP66, IP67/IP68 Personalizzato
Meccanico
Dimensioni/Peso	31.6x29.2x11.0cm/4.35kg (Bianco) 35.5x35.1x15.0cm/10.9kg (Grigio ferro)
Installazione/Colore	4 fori di montaggio/Nero, Grigio ferro, Verde militare opzionale
Alimentazione
Tensione di alimentazione	18-24VDC (10Watt×2) 18-36VDC (20Watt×2/40Watt×2)
Consumo energetico	Funzionamento 3-6A/Standby 0.7-0.9A@24V (10Watt×2) Funzionamento 6-7A/Standby 0.7-0.9A@24V (20Watt×2/40Watt×2)
Selezione alimentazione	Cavo principale
Interfaccia
Interfaccia di base	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP, GPS/BD, RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Ingresso CC
Push to talk/Interfaccia ausiliaria	MIC, SP, PTT, GND, RS485/422, USB2.0OTG
Estensione di rete	Routing di rete pubblica/4G LTE, integrazione WB-NB, Fibra, Satellite
Estensione video	HDMI/SDI/CVBS a bassa latenza, 4K/2K/1080P/720P/D1
Indicatore di stato del collegamento	Rosso fisso - La rete non è connessa Rosso lampeggiante - Avvio/non connesso alla rete Verde fisso - La rete è connessa Verde lampeggiante - PTT vocale è inattivo
Indicatore di collegamento RSSI	Verde fisso - La qualità del collegamento è eccellente Blu fisso - La qualità del collegamento è buona Giallo fisso - La qualità del collegamento è media Viola fisso - La qualità del collegamento è leggermente peggiore Rosso fisso - La qualità del collegamento è scarsa o il collegamento è inattivo
Interfaccia di gestione/ Interfaccia di controllo	Gestione della rete basata sul Web/GUI, Interfaccia di sviluppo secondario API/SNMP



Accessori:

Opzioni:
