| Generale |
| Piattaforma SDR, forma d'onda |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), rete mobile MANET+MIMO |
| Tecnologia MIMO |
Codifica spazio-temporale, ricezione di diversità, TX/RX beamforming, multiplexing spaziale |
| Siate sensibili |
-103 dBm@5MHz BW |
| Larghezza di banda del canale |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz) trasmettitore a doppia antenna di frequenza di aggregazione portante, configurabile |
| Tasso di dati |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, beamforming da 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) |
| Modalità di modulazione |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptive (impostazione fissa facoltativa) |
Potenza di uscita RF
(supporto TPC, controllo della potenza di trasmissione, regolabile a 1 dBm) |

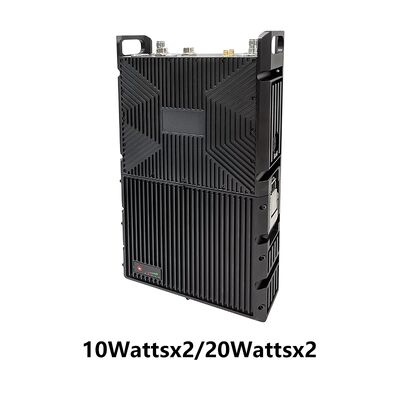

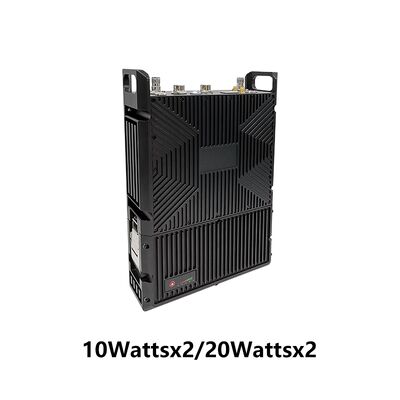

10 watt × 2
20 watt × 2
|
| Modalità |
Distribuito senza centro punto-a-punto/punto-a-multipunto/multipunto-a-multipunto, strato 2 o 3 di routing dinamico, relé multi-hop, stella/linea/rete/ibrido |
| Ritardo di singolo salto |
media di 6 ms (unidirezionale, 20 MHz BW) |
| Crittografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna) |
| Modalità anti-interferenza |
Selezione manuale del canale di scansione dello spettro/Selezione intelligente delle frequenze a banda completa migliorata ((consapevolezza dello spettro) /Full band adaptive frequency hopping FHSS/Roaming mode, antiinterferenza a più livelli |
|
Locale/
Gestione a distanza
|
frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza dei nodi, mappa elettronica di posizionamento BD/GPS (GNSS), monitoraggio temperatura/tensione/interferenze, aggiornamento del software (silenzio remoto e sveglia opzionale) |
| Altri |
il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo;
Non vi è alcun limite alla capacità utente di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (data 15+ hop, voce 10+ hop, video 8+ hop);
la perdita totale del tasso di trasmissione per più di tre salsi è inferiore al 70%;
Tracciamento automatico delle vetture, adattato a una deviazione di frequenza Doppler di ±6 kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri orari (6 Mach, 2000 metri al secondo) |
| Fabbricazione(70M-6GHz/Upper C-X-Ku personalizzabile. medesima frequenza o diversa frequenza di TDD, 2T2R a banda singola o 1T2R a doppia banda) |
| BAND |
Intervallo di frequenza |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Band L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: la potenza RF, le dimensioni, il peso è diverso) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiente |
| Temperatura di funzionamento |
-40 °C ~ + 80 °C |
| Livello di protezione |
IP66 (IP67/IP68 personalizzato) |
| Meccanica |
| Dimensione/Peso |
27.5x18.9x6.2cm/4.15kg, con batteria da 22.2V/213Wh
33.6x18.9x6.2cm/5.26kg, con batteria da 22,2V/427Wh

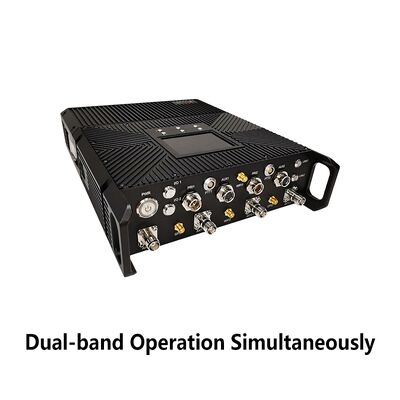

29.5x23.0x6.5cm/5.26kg, con batteria da 22,2V/213Wh (operazione a doppia banda)
28.8x21.0x6.2cm/4.61kg, con batteria 22.2V/213Wh (operazione di selezione a doppia banda)

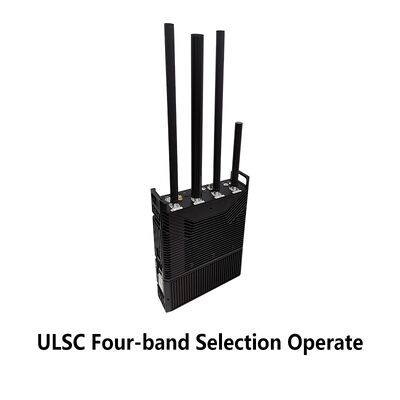

22.9x18.9x6.5cm/2.95kg, con batteria da 22,2V/427Wh (operatore di selezione a quattro bande) |
| Colore |
Nero (Grigia di ferro, verde militare opzionale) |
| Installazione |
4 Fori di montaggio, orecchie |
| Potenza |
| Tensione di alimentazione |
18-32V di corrente continua, 10 watt × 2 / 20 watt × 2 |
| Consumo di energia |
Funzione 3-6A/Standby 0,7-0,9A@24V, 10W × 2
Funzionamento 6-7A/Standby 0,7-0,9A@24V, 20W × 2 |
| Selezione della potenza |
6-8 ore per una batteria al litio polimerica da 213Wh (default);
10-12 ore per una batteria al litio polimerica da 427Wh |
| Interfaccia |
| Interfaccia di base |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, ingresso DC. TTL (UART) / SBUS / Bluetooth 1.2-230.4Kbps, WIFI AP, BD / GPS (GNSS) opzionale. Supporta trasmissione trasparente tramite Ethernet e porte seriali,e supporta tutti i protocolli di comunicazioneLa priorità del servizio può essere selezionata |
Spingi per parlare.
Interfaccia ausiliaria |
L'accesso all'infrastruttura è garantito da un'accesso a tutti i sistemi di trasporto aereo. |
| Estensione della rete facoltativa |
Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |

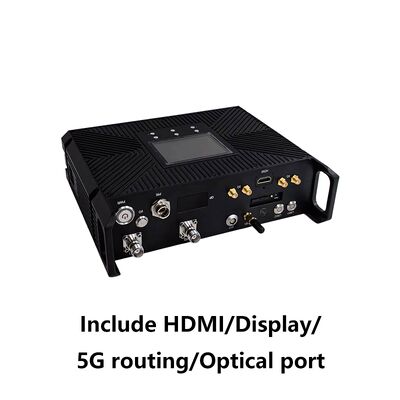

| Estensione video opzionale |
HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento |
Rosso costante - La rete non è connessa
Lampeggiante in rosso - Avvio/non connesso alla rete
Verde stabile - La rete è connessa
Lampeggiante verde - Push-To-Talk è stato spinto |
| Indicatore di collegamento RSSI |
Verde stabile - La qualità del collegamento è eccellente
Blu costante - La qualità del collegamento è buona
Giallo stabile - Qualità del collegamento media
Purple stabile - La qualità del collegamento è leggermente peggiore
Rosso costante - La qualità del collegamento è scadente
Disattivato. Il collegamento è interrotto. |
Interfaccia di gestione/
Interfaccia di controllo |
Gestione della rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP |
