| Generale |
| Piattaforma SDR, forma d'onda |
9363 o 9361+7Z020, rete mobile MANET |
| Tecnologia MIMO |
Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX |
| Siate sensibili |
-103dBm@5MHz BW, -117dBm@250KHz |
| Larghezza di banda del canale |
1.25/2.5/5/10/20MHz banda larga, 250k/500k/1MHz impostazione a banda stretta |
| Tasso di dati |
1-70Mbps ((20MHz BW) banda larga, 50-1000kbps banda stretta Adaptive, QoS |
| Modalità di modulazione |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((impostazione fissa facoltativa) |
Potenza di uscita RF
(Supporto TPC, controllo della potenza di trasmissione) |
Portatile:2 watt x2; 4 watt x2; 5 watt x2
Zaino:10 watt x2; 20 watt x2 |
| Modalità di comunicazione |
Comunicazioni P2P, P2MP e MP2MP decentralizzate con connessione incrociata, supportando reti MESH su piccola scala (entro 8 nodi) con routing dinamico e relè multi-hop |
| Ritardo di singolo salto |
media di 6 ms (unidirezionale, 20 MHz BW) |
| Crittografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna) |
| Modalità anti-interferenza |
Selezione manuale del canale di scansione dello spettro, selezione di frequenza intelligente a banda completa migliorata ((consapevolezza dello spettro) / salto di frequenza adattivo a banda completa/modalità di roaming facoltativa |
|
Locale/
Gestione a distanza
|
frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza dei nodi, mappa elettronica di posizionamento BD/GPS (GNSS), monitoraggio temperatura/tensione/interferenze, aggiornamento del software (silenzio remoto e sveglia opzionale) |
| Altri |
il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switching alla rete è inferiore a 1 secondo;
La dimensione della rete è inferiore a 8 nodi e la perdita totale di larghezza di banda su tre salti è inferiore al 70%;
Tracciamento automatico delle vetture, adattato a spostamento di frequenza Doppler di deviazione di frequenza di ±6 kHz, supportando le comunicazioni mobili a velocità superiori a 7200 chilometri orari (Mach 6,2000 metri al secondo) |
| Fabbricazione(300M-6GHz personalizzabile. medesima frequenza o diversa frequenza di 2T2R a banda singola, o 1T2R a doppia banda selezionabile/cambiamento intelligente) |
| BAND |
Intervallo di frequenza |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1,0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1,9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Banda C |
4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0/6,4-7,2*GHz |
| |
(Nota: la potenza RF, le dimensioni, il peso è diverso) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 MHz |
| Ambiente |
| Temperatura di funzionamento |
-40 °C ~ + 80 °C |
| Livello di protezione |
IP66, IP67/IP68 personalizzato |
| Meccanica |
| Dimensione/Peso |

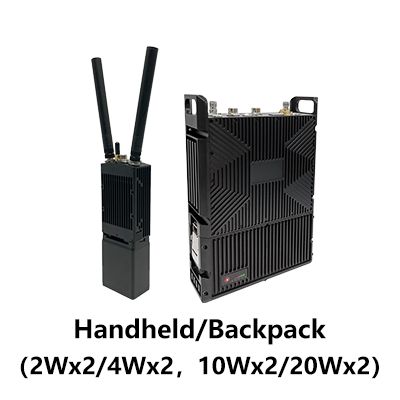

Portatile:
19.0x6.8x3.8cm/769g, con batteria da 11,1V/77,7Wh
26.0x6.8x3.8cm/1.04kg, con batteria da 11,1V/114Wh
20.7x6.9x5.5cm/1.30kg, con batteria da 11,1V/114Wh (5G Routing)
21.0x6.8x5.2cm/972g, con batteria da 11,1V/77,7Wh (quattro bande)
15.5x6.6x3.2cm/430g, contiene batteria al litio, non include antenna e clip posteriore

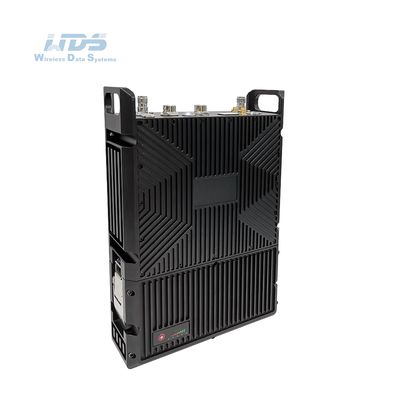

Zaino:
27.5x18.9x6.2cm/4.15kg, con batteria da 22.2V/213Wh
33.6x18.9x6.2cm/5.26kg, con batteria da 22,2V/427Wh
29.5x23.0x6.5cm/5.26kg, con batteria da 22,2V/213Wh (operazione a doppia banda)
28.8x21.0x6.2cm/4.61kg, con batteria da 22.2V/213Wh (operazione di selezione a doppia banda)
22.9x18.9x6.5cm/2.95kg, con batteria da 22,2V/427Wh (operatore di selezione a quattro bande)
|
| Colore |
Nero, grigio di ferro (verde dell'esercito opzionale) |
| Installazione |
Portatile/4 Fori di montaggio, zaino |
| Potenza |
| Tensione di alimentazione |
12-36V di corrente continua, 2 watt × 2/4 watt × 2/5 watt × 2
18-32V di corrente continua, 10 watt × 2 / 20 watt × 2
|
| Consumo di energia |
Funzione 1-2A/Standby 0,4-0,6A@12V, 2W × 2
Funzionamento 2-4A/Standby 0,5-0,7A@12V, 4W × 2/5W × 2
Funzione 3-6A/Standby 0,7-0,9A@24V, 10W × 2
Funzionamento 6-7A/Standby 0,7-0,9A@24V, 20W × 2
|
| Batterie |
Portatile:6-8 ore per la batteria al litio polimerica da 77,7Wh (Default); 8-10 ore per la batteria al litio polimerica da 114Wh
Zaino:6-8 ore per la batteria al litio polimerica da 213Wh (Default); 10-12 ore per la batteria al litio polimerica da 427Wh
|
| Interfaccia |
| Interfaccia di base |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, ingresso DC. TTL (UART), SBUS e Bluetooth 1.2-230.4Kbps, Wi-Fi access point e BD / GPS (GNSS) sono disponibili.Supporta la trasmissione trasparente su Ethernet e porte seriali, e tutti i protocolli di comunicazione, compreso MAVLink. |
Push to talk/Auxiliary (spingere a parlare)
interfaccia |
L'accesso all'infrastruttura è garantito da un'accesso a tutti i sistemi di trasporto aereo. |
| Estensione della rete facoltativa |
Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |
| Estensione video opzionale |
HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento |
Rosso costante - La rete non è connessa
Lampeggiante in rosso - Avvio/non connesso alla rete
Verde stabile - La rete è connessa
Lampeggiante verde - Push-To-Talk è stato spinto |
| Indicatore di collegamento RSSI |
Verde stabile - La qualità del collegamento è eccellente
Blu costante - La qualità del collegamento è buona
Giallo stabile - Qualità del collegamento media
Purple stabile - La qualità del collegamento è leggermente peggiore
Rosso costante - La qualità del collegamento è scadente
Disattivato. Il collegamento è interrotto. |
Interfaccia di gestione/
Interfaccia di controllo |
Gestione della rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP |
