| Generale |
| Piattaforma SDR, Forma d'onda |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Rete mobile MANET+MIMO |
| Tecnologia MIMO |
Codifica spazio-tempo, Ricezione diversificata, Beamforming TX /RX, Multiplexing spaziale |
| Sensibilità di ricezione |
-103dBm@5MHz BW |
| Larghezza di banda del canale |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, ricetrasmettitore a doppia antenna a frequenza 40MHz+40MHz di aggregazione portante), configurabile |
| Velocità dati |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, beamforming by 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adattivo, QoS |
| Modalità di modulazione |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adattivo (impostazione fissa opzionale) |
Potenza di uscita RF
(Supporto TPC, controllo della potenza di trasmissione, regolabile 1dBm) |
0.25Watts×2; 0.5Watts×2; 1Watts×2; 2Watts×2; 4Watts×2; 5watts×2; 10Watts×2; 20Watts×2; 40Watts×2 |
| Modalità |
Senza centro distribuito Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, Layer 2 o 3 di routing dinamico, Relay multi-hop, Star/Line/Network/Hybrid |
| Ritardo a singolo hop |
Media 6ms (Unidirezionale, 20MHz BW) |
| Crittografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opzionale, crittografia chip/scheda TF personalizzata o macchina di crittografia esterna) |
| Modalità anti-jamming |
Selezione del canale con scansione manuale dello spettro/Selezione della frequenza intelligente migliorata a banda intera (consapevolezza dello spettro)/Salto di frequenza adattivo a banda intera FHSS/Modalità roaming, Anti-interferenza multilivello |
|
Locale/
Gestione remota
|
Impostazioni della frequenza operativa, della larghezza di banda del canale, dell'ID di rete, della potenza di trasmissione e di altri parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia di rete, rapporto segnale-rumore dell'intensità del campo del collegamento, traffico di caricamento e download, distanza del nodo, posizionamento BD/GPS(GNSS) mappa elettronica, monitoraggio temperatura/tensione/jamming, aggiornamento software (silenzio remoto e riattivazione opzionali) |
| Altri |
Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/commutazione della rete è inferiore a 1 secondo;
Non c'è limite alla capacità utente di un singolo sistema (256 o più nodi) e al numero di hop nelle reti Mesh (Dati 15+ hop, voce 10+ hop, video 8+ hop);
La perdita totale della velocità di trasmissione per più di tre hop è inferiore al 70%;
Tracciamento automatico della portante, adattato a una deviazione di frequenza Doppler di ±6kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri all'ora (6 Mach, 2000 metri al secondo) |
| Bande(70M-6GHz/Uper C-X-Ku personalizzabile. Stessa frequenza o frequenza diversa di TDD, 2T2R a banda singola o 1T2R a doppia banda) |
| BAND |
Gamma di frequenza |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: potenza RF, dimensioni, peso sono diversi) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambientale |
| Temperatura di esercizio |
-40ºC ~+80ºC |
| Livello di protezione |
IP66 (IP67/IP68 Personalizzato) |
| Meccanico |
| Dimensioni/Peso |

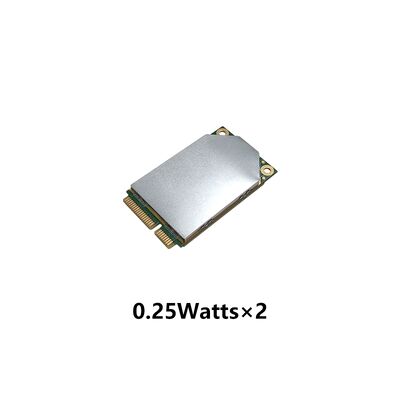

5.1x3.0x0.7cm/14g, 0.25Watts×2-Grigio ferro

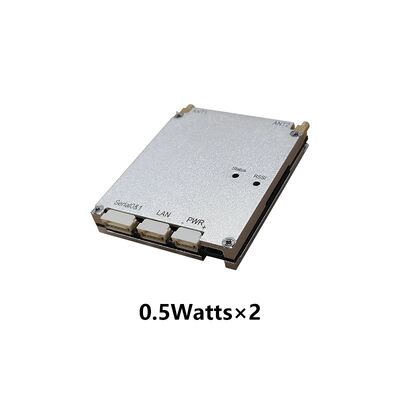

6.0x4.8x1.1cm/46g, 0.5Watts×2-Grigio ferro
6.0x5.8x1.3cm/60g, 0.5Watts×2-Grigio ferro

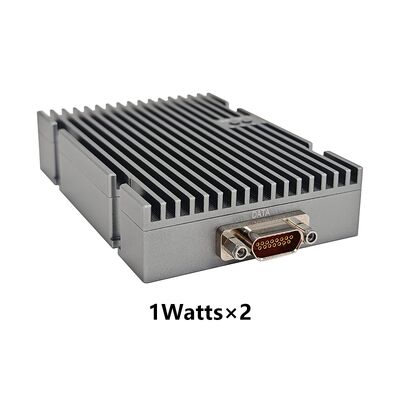

9.6x5.8x1.9cm/120g, 1Watts×2-Grigio ferro
11.7x6.2x2.0cm/160g, 1Watts×2/2Watts×2-Grigio ferro

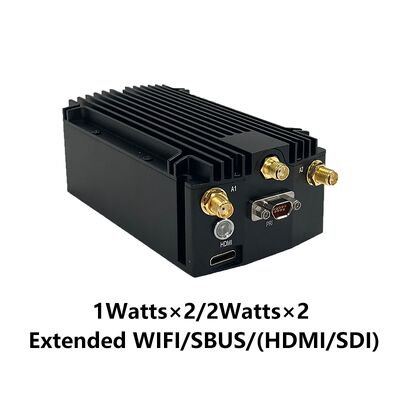

11.7x6.2x3.8cm/349g, 1Watts×2/2Watts×2-Nero

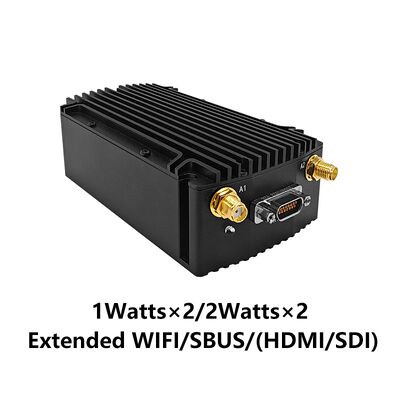

11.7x6.2x4.2cm/364g, 1Watts×2/2Watts×2-Nero multi-interfaccia

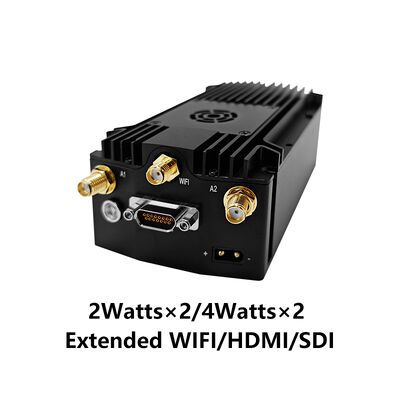

11.7x6.2x3.8cm/380g, 2Watts×2/4Watts×2-Nero ventola

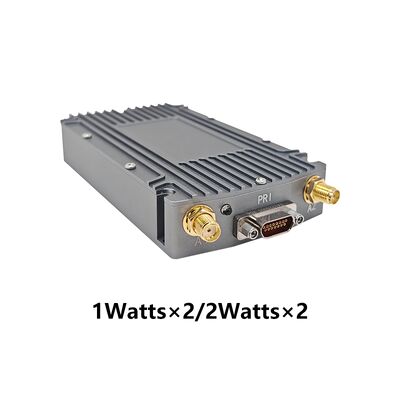

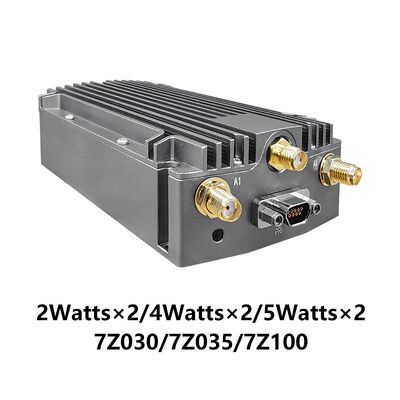

11.7x6.2x3.2cm/287g, 2Watts×2/4Watts×2/5Watts×2-Grigio ferro

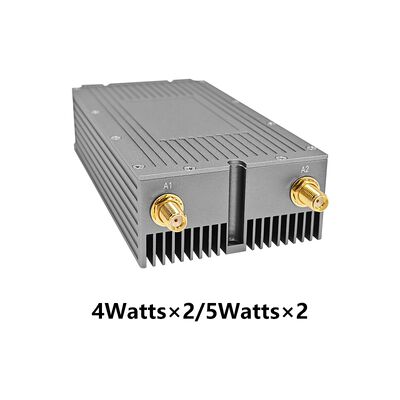

13.8x6.2x2.7cm/225g, 4Watts×2-Grigio ferro

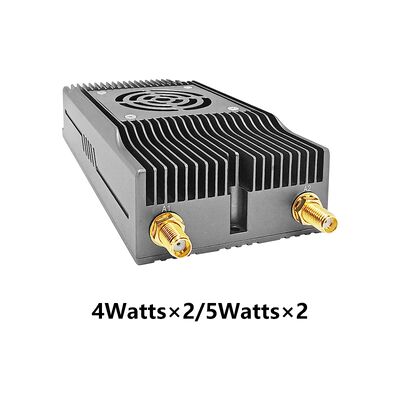

13.8x6.2x3.1cm/271g, 5Watts×2-Grigio ferro ventola

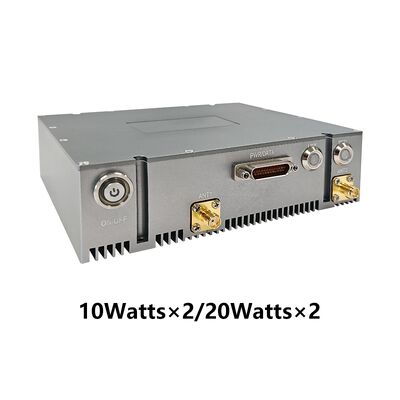

12.8x13.4x3.8cm/598g, 10Watts×2/20Watts×2-Grigio ferro
14.2x13.7x5.7cm/1.08kg, 10Watts×2/20Watts×2-Nero

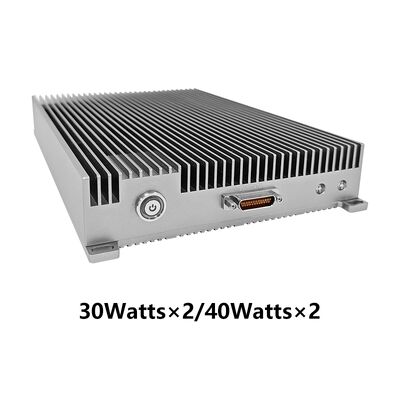

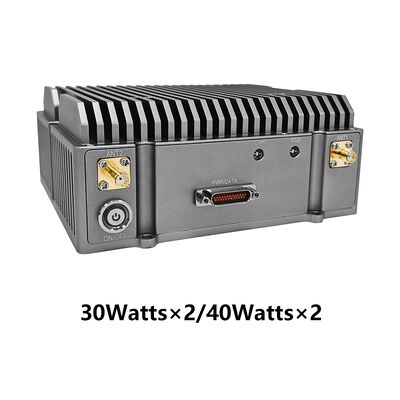

14.2x13.7x6.0cm/1.11kg, 30Watts×2/40Watts×2-Grigio scuro
23.0x14.8x3.5cm/1.25kg, 30Watts×2/40Watts×2-Grigio ferro sottile |
| Colore |
Nero, Grigio ferro (Verde militare opzionale) |
| Installazione |
4 fori di montaggio |
| Alimentazione |
| Tensione di alimentazione |
3.5-5V CC, 0.25Watts×2
9-39V CC, 0.5Watts×2/1Watts×2
12-36V CC, 2Watts×2/4Watts×2/5Watts×2
18-32V CC, 10Watts×2/20Watts×2
28-32V CC, 30Watts×2/40Watts×2 |
| Consumo energetico |
Funzionamento 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watts×2
Funzionamento 0.3-0.5A/Standby 0.2-0.3A@12V, 0.5Watts×2
Funzionamento 1-2A/Standby 0.5-0.7A@12V, 1Watts×2/2Watts×2
Funzionamento 2-4A/Standby 0.5-0.7A@12V, 4Watts×2/5Watts×2
Funzionamento 3-6A/Standby 0.7-0.9A@18V, 10Watts×2
Funzionamento 6-10A/Standby 0.7-0.9A@20V, 20Watts×2
Funzionamento 22A/Standby 0.4-1.6A@28-32V, 30Watts×2/40Watts×2 |
| Selezione alimentazione |
Alimentazione tramite cavo principale |
| Interfaccia |
| Interfaccia di base |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, ingresso CC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opzionale. Supporta la trasmissione trasparente tramite Ethernet e porte seriali e supporta tutti i protocolli di comunicazione, incluso MAVLink. È possibile selezionare la priorità del servizio |
| Estensione di rete opzionale |
Routing di rete pubblica/4G LTE, integrazione WB-NB, Fibra, Satellite |
| Estensione video opzionale |
HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore di alimentazione |
Verde fisso - Acceso |
| Indicatore stato collegamento |
Rosso fisso - La rete non è connessa
Rosso lampeggiante - Avvio/non connesso alla rete
Verde fisso - La rete è connessa |
| Indicatore collegamento RSSI |
Verde fisso - La qualità del collegamento è eccellente
Blu fisso - La qualità del collegamento è buona
Giallo fisso - La qualità del collegamento è media
Viola fisso - La qualità del collegamento è leggermente peggiore
Rosso fisso - La qualità del collegamento è scarsa
Spento - Il collegamento è interrotto |
Interfaccia di gestione/
Interfaccia di controllo |
Gestione della rete basata sul Web/GUI, API per l'interfaccia di sviluppo secondario/SNMP |
