| Generale |
| Piattaforma SDR, forma d'onda |
9363 o 9361+7Z020, MANET di rete mobile |
| Tecnologia MIMO |
Codifica spazio-tempo, Ricezione diversificata, Beamforming TX/RX |
| Sensibilità di ricezione |
-103dBm@5MHz BW, -117dBm@250KHz |
| Larghezza di banda del canale |
1.25/2.5/5/10/20MHz Banda larga, impostazione a banda stretta 250k/500k/1MHz |
| Velocità dati |
1-70Mbps (20MHz BW) Banda larga, 50-1000kbps banda stretta Adattivo, QoS |
| Modalità di modulazione |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adattivo (impostazione fissa opzionale) |
Potenza di uscita RF
(Supporto TPC, controllo della potenza di trasmissione) |
0,25 Watt x2; 0,5 Watt x2
1 Watt x2; 2 Watt x2
4 Watt x2; 5Watt x2
10 Watt x2; 20 Watt x2
30 Watt x2; 40 Watt x2
|
| Modalità di comunicazione |
Comunicazioni P2P, P2MP e MP2MP decentralizzate con interconnessione, supporto di reti MESH su piccola scala (entro 8 nodi) con routing dinamico e relè multi-hop |
| Ritardo a singolo hop |
Media 6 ms (unidirezionale, 20 MHz BW) |
| Crittografia |
DES, AES128/256 (SM4/SNOW3G/ZUC opzionale, crittografia Chip/scheda TF personalizzata o macchina di crittografia esterna) |
| Modalità anti-jamming |
Selezione del canale di scansione manuale dello spettro, banda completa migliorata intelligente selezione della frequenza (consapevolezza dello spettro)/salto di frequenza adattivo a banda completa/Modalità roaming opzionale |
|
Locale/
Gestione remota
|
Frequenza operativa, larghezza di banda del canale, ID di rete, potenza di trasmissione e altri impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e record statistici della topologia di rete, intensità del campo del collegamento rapporto segnale-rumore, caricamento e download traffico, distanza del nodo, mappa elettronica di posizionamento BD/GPS (GNSS), temperatura/monitoraggio della tensione/jamming, aggiornamento del software (silenzio remoto e riattivazione opzionale) |
| Altri |
Il tempo di avvio è inferiore a 28 secondi e l'accesso/aggiornamento/commutazione della rete il tempo è inferiore a 1 secondo;
La dimensione della rete è inferiore a 8 nodi e la perdita di larghezza di banda totale su tre hop è inferiore al 70%;
Tracciamento automatico della portante, adattamento allo spostamento di frequenza Doppler di ±6 kHz deviazione, supporto delle comunicazioni mobili a velocità superiori a 7200 chilometri all'ora (Mach 6, 2000 metri al secondo)Bande |
| (300M-6GHz personalizzabile. Stessa frequenza o frequenza diversa di 2T2R a banda singola, o 1T2R a doppia banda selezionabile/cambio intelligente)BAND |
| Gamma di frequenza |
VHF/UHF |
| 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
Banda L |
| 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
Banda S |
| 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
Banda C |
| 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
(Nota: la potenza RF, le dimensioni, il peso sono diversi) |
| |
MIIT |
| 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
Ambientale |
| Temperatura di esercizio |
| -40ºC ~+80ºC |
Livello di protezione |
| IP66, IP67/IP68 Personalizzato |
Meccanico |
| Dimensioni/Peso |

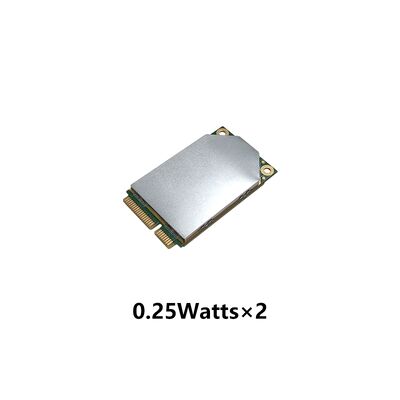

| 5,1x3,0x0,7 cm/14 g, 0,25 Watt×2-Grigio ferro, DDL-nano |

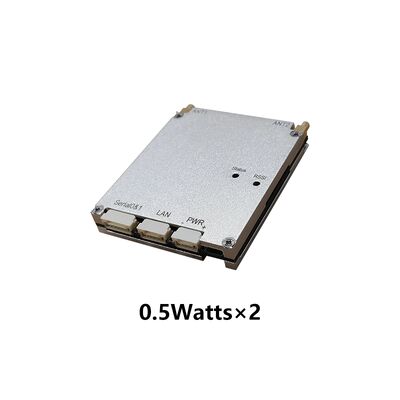

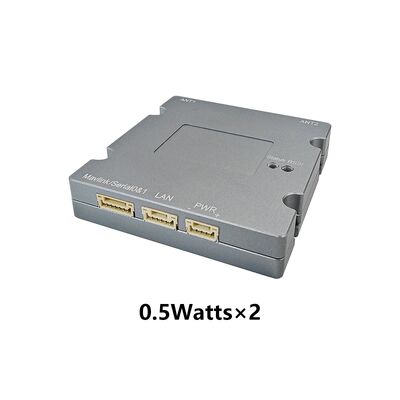

6,0x4,8x1,1 cm/46 g, 0,5 Watt×2-Grigio ferro

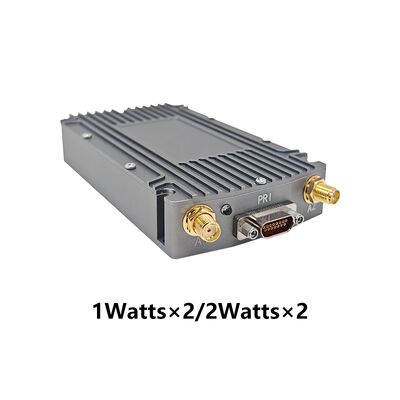

, DDL-mini11,7x6,2x2,0 cm/160 g, 1 Watt×2/2 Watt×2-Grigio ferro
, DDL-mini11,7x6,2x2,0 cm/160 g, 1 Watt×2/2 Watt×2-Grigio ferro
, DDL-mini11,7x6,2x2,0 cm/160 g, 1 Watt×2/2 Watt×2-Grigio ferro

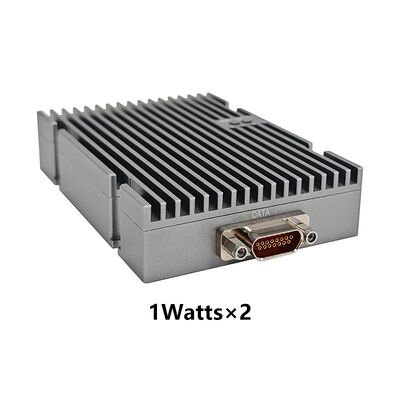

11,7x6,2x3,8 cm/349 g, 1 Watt×2/2 Watt×2-Nero
11,7x6,2x4,2 cm/364 g, 1 Watt×2/2 Watt×2-Nero multi-interfaccia

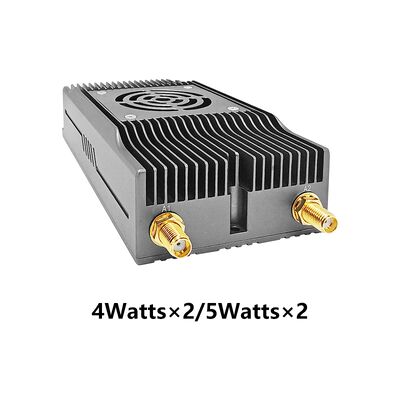

13,8x6,2x2,7 cm/225 g, 4 Watt×2-Grigio ferro
13,8x6,2x3,1 cm/271 g, 5 Watt×2-Ventola Grigio ferro

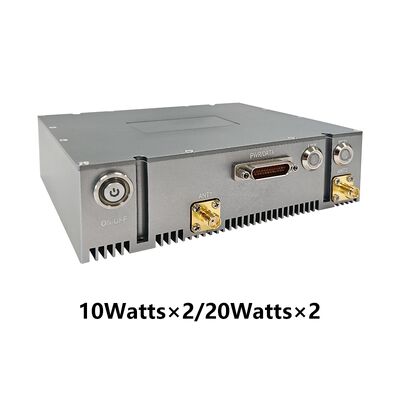

13,4x12,8x3,8 cm/598 g, 10 Watt×2/20 Watt×2-Grigio ferro

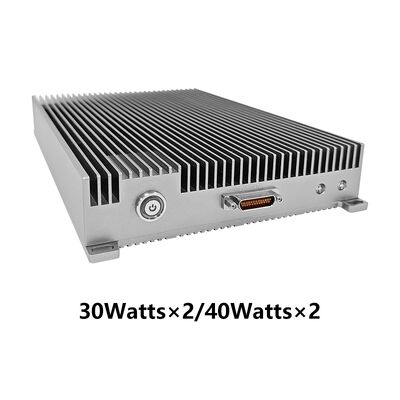

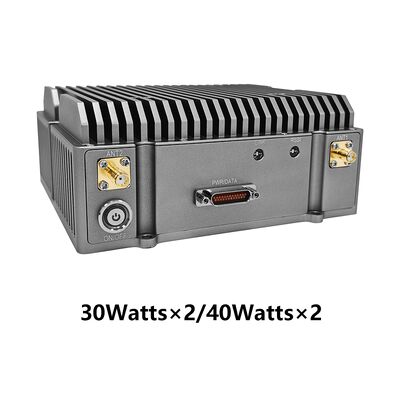

23,0x14,8x3,5 cm/1,25 kg, 30 Watt×2/40 Watt×2-Grigio ferro sottile
Colore |
| Nero, Grigio ferro (Verde militare opzionale) |
Installazione |
| 4 fori di montaggio |
Potenza |
| Tensione di alimentazione |
| 3,5-5 V CC, 0,25 Watt×2 |
9-39 V CC, 0,5 Watt×2/1 Watt×2
12-36 V CC, 2 Watt×2/4 Watt×2/5 Watt×2
18-32 V CC, 10 Watt×2/20 Watt×2
28-32 V CC, 30 Watt×2/40 Watt×2
Consumo energetico |
| Funzionamento 1-2A/Standby 0,5-1A@3,5-5V, 0,25 Watt×2 |
Funzionamento 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5 Watt×2
Funzionamento 1-2A/Standby 0,5-0,7A@12V, 1 Watt×2/2 Watt×2
Funzionamento 2-4A/Standby 0,5-0,7A@12V, 4 Watt×2/5 Watt×2
Funzionamento 3-6A/Standby 0,7-0,9A@18V, 10 Watt×2
Funzionamento 6-10A/Standby 0,7-0,9A@20V, 20 Watt×2
Funzionamento 22A/Standby 0,4-1,6A@28-32V, 30 Watt×2/40 Watt×2
Selezione alimentazione |
| Alimentazione tramite cavo principale |
Interfaccia |
| Interfaccia di base |
| 2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet |
100/1000BaseT, RS232, ingresso CC. TTL (UART), SBUS e Bluetooth 1.2-230.4Kbps, punto di accesso Wi-Fi e BD/GPS (GNSS) sono disponibili. Supporta la trasmissione trasparente su Ethernet e porte seriali e tutti i protocolli di comunicazione, incluso MAVLink. Priorità del servizio selezionabileEstensione di rete opzionale |
| Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |
Estensione video opzionale |
| HDMI/SDI/CVBS a bassa latenza, 4K/2K/1080P/720P/D1 |
Indicatore di alimentazione |
| Verde fisso - Acceso |
Indicatore di stato del collegamento |
| Rosso fisso - La rete non è connessa |
Rosso lampeggiante - Avvio/non connesso alla rete
Verde fisso - La rete è connessa
Indicatore del collegamento RSSI |
| Verde fisso - La qualità del collegamento è eccellente |
Blu fisso - La qualità del collegamento è buona
Giallo fisso - La qualità del collegamento è media
Viola fisso - La qualità del collegamento è leggermente peggiore
Rosso fisso - La qualità del collegamento è scarsa
Spento - Il collegamento è interrotto
Interfaccia di gestione/
|
Interfaccia di controllo
Gestione della rete basata sul Web/GUI, API per l'interfaccia di sviluppo secondario/SNMP |
Antenna a stilo, antenna montata su veicolo, antenna ad alto guadagno a tutto tondo, antenna direzionale ad alto guadagno, piattaforma di tracciamento automatico dell'antenna direzionale per comunicazioni a lunga distanza |
