| Piattaforma SDR, forma d'onda | 9363 o 9361+7Z020, rete mobile MANET |
| Tecnologia MIMO | Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX |
Frequenza
(70M-6GHz personalizzabile) | UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1,0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz) |
| Larghezza di banda del canale | 250k/500k/1MHz ((Antenna doppia) |
| Sensibilità | -117 dBm@250KHz |
| Modalità di modulazione | BPSK/QPSK/16QAM (adattivo), OFDM ((Dual Antenna) |
| Tasso di trasmissione dei dati aerei | 50-250kbps@250kHz ((Antenna doppia)
125-500kbps@500kHz ((Antenna doppia)
250-1000kbps@1MHz ((Antenna doppia) |
| Modalità multi-accesso | CSMA/TDMA |
| Canale RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Potenza di trasmissione | 4 ((5)/10/20/40 ((50) Watt ((Dual Antenna) |
Single Hop
Distanza di comunicazione | 30-100 km (LOS), 1-30 km (zona urbana) |
| Modalità di lavoro | Punto-a-punto/Punto-a-multipunto/Multipunto-a-multipunto, Routing dinamico/Multi-hop relay, Star/Line/Network/Hybrid |
| Connettori | Porta seriale (bi-direzionale da punto a punto, unidirezionale da punto a più) / Porta di rete (unicast, multicast, broadcast) / Voce, posizione (broadcast) |
| Ritardo di singolo salto | Media 7 mS (1MHz BW) |
| Crittografia | DES, AES128/256, SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna |
| Modalità anti-interferenza | Selezione manuale del canale di scansione dello spettro, selezione intelligente delle frequenze a banda completa (consapevolezza dello spettro) /Full band adaptive frequency hopping FHSS/Roaming mode
opzionale |
| Gestione locale/remota | frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza del nodo, mappa elettronica GPS/Beidou, monitoraggio temperatura/tensione/interferenze, aggiornamento del software. |
| Altri | Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo.
Non vi è alcun limite alla capacità di utilizzo di un singolo sistema (256 nodi o più) e al numero di salti nelle reti Mesh (data 15+ salti, voce 10+ salti, video 8+ salti).La perdita totale del tasso di trasmissione per più di tre luppolo è inferiore al 70%.
Il monitoraggio automatico delle vetture, adattato ad una deviazione di frequenza Doppler di ±6 kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri orari (6Mach, 2000 metri al secondo). |
Dimensione della rete/
Capacità multi-hop | Rete unica più di 256 nodi/15 salti |
| Temperatura di funzionamento | -40°C ~ +80°C |
| Livello di protezione | IP66, IP67/IP68 personalizzato |
Voltaggio/
Consumo di energia | 12-36VDC/Operazione 1-2A/Standby 0,5-0,7A@12V, 2/4(5) Watt x2
18-32VDC/Operazione 3-6A/Standby 0,7-0,9A@16.8V, 10Watt x2
18-32VDC/Operazione 6-7A/Standby 0,7-0,9A@20V, 20/40(50) Watt x2 |
| Selezione della potenza | Fornitura di energia da batteria a chiusura a torsione o cavo principale |

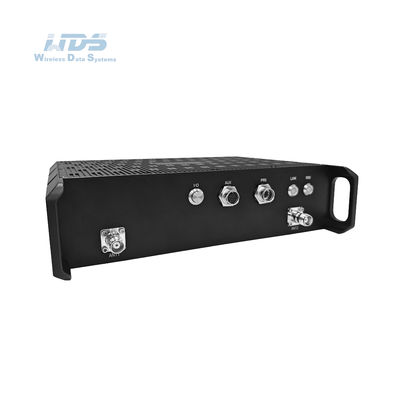

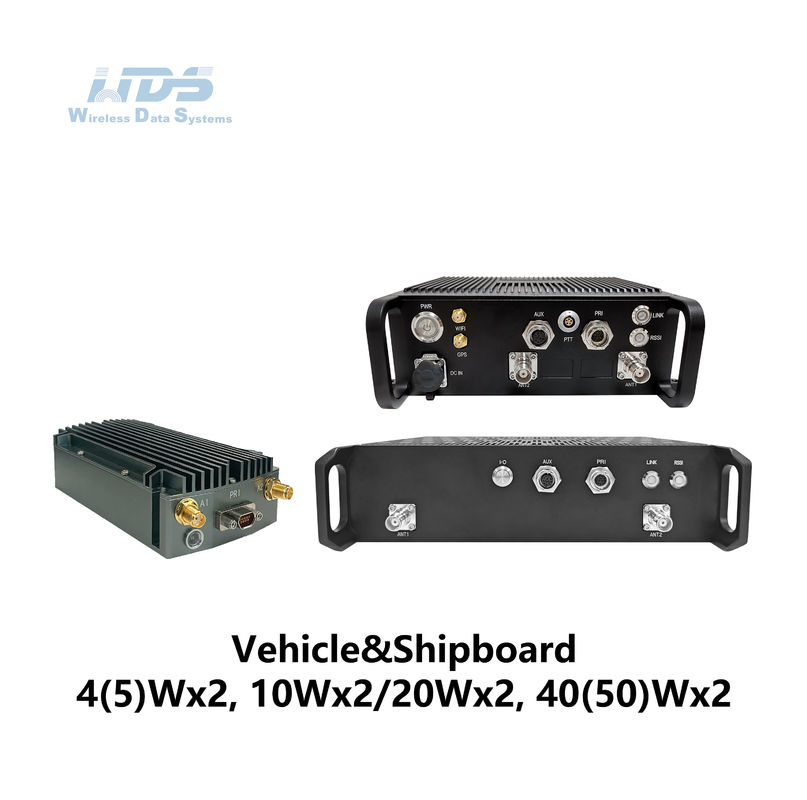

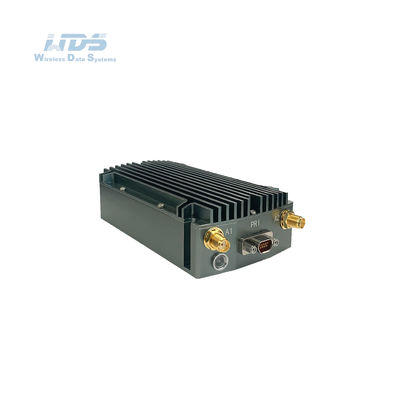

| Dimensioni/Peso | 11.7x6.2x3.2cm/279g, 4(5)Wx2 Dual Antenna Vehicle&Shipboard
19.1x18.6x6.3cm/2.16kg, 10/20Wx2 Dual Antenna Vehicle&Shipboard
25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 Dual Antenna Vehicle&Shipboard |
| Installazione/Colore | 4 fori di montaggio/Nero, grigio di ferro, verde militare opzionale |

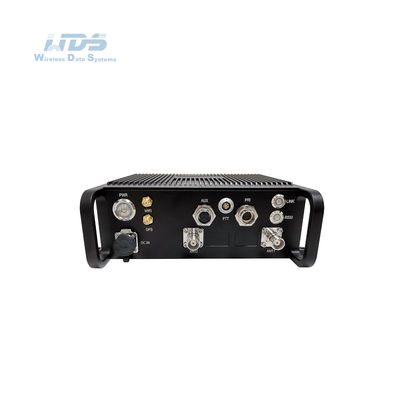

| Interfaccia di base | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Input DC |
Spingi per parlare.
Interfaccia ausiliaria | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Estensione della rete facoltativa | Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |
| Estensione video opzionale | HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento | Rosso costante - La rete non è connessa Lampeggiante in rosso - Avvio/non connesso alla rete Verde stabile - La rete è connessa
Lampeggiante verde - PTT vocale non funziona |
| Indicatore di collegamento RSSI | Verde stabile - La qualità del collegamento è eccellente Blu costante - La qualità del collegamento è buona Giallo stabile - Qualità del collegamento media Purple stabile - La qualità del collegamento è leggermente peggiore Rosso costante - La qualità del collegamento è scadente o il collegamento non funziona |
Interfaccia di gestione/ Interfaccia di controllo | Gestione della rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP
|
