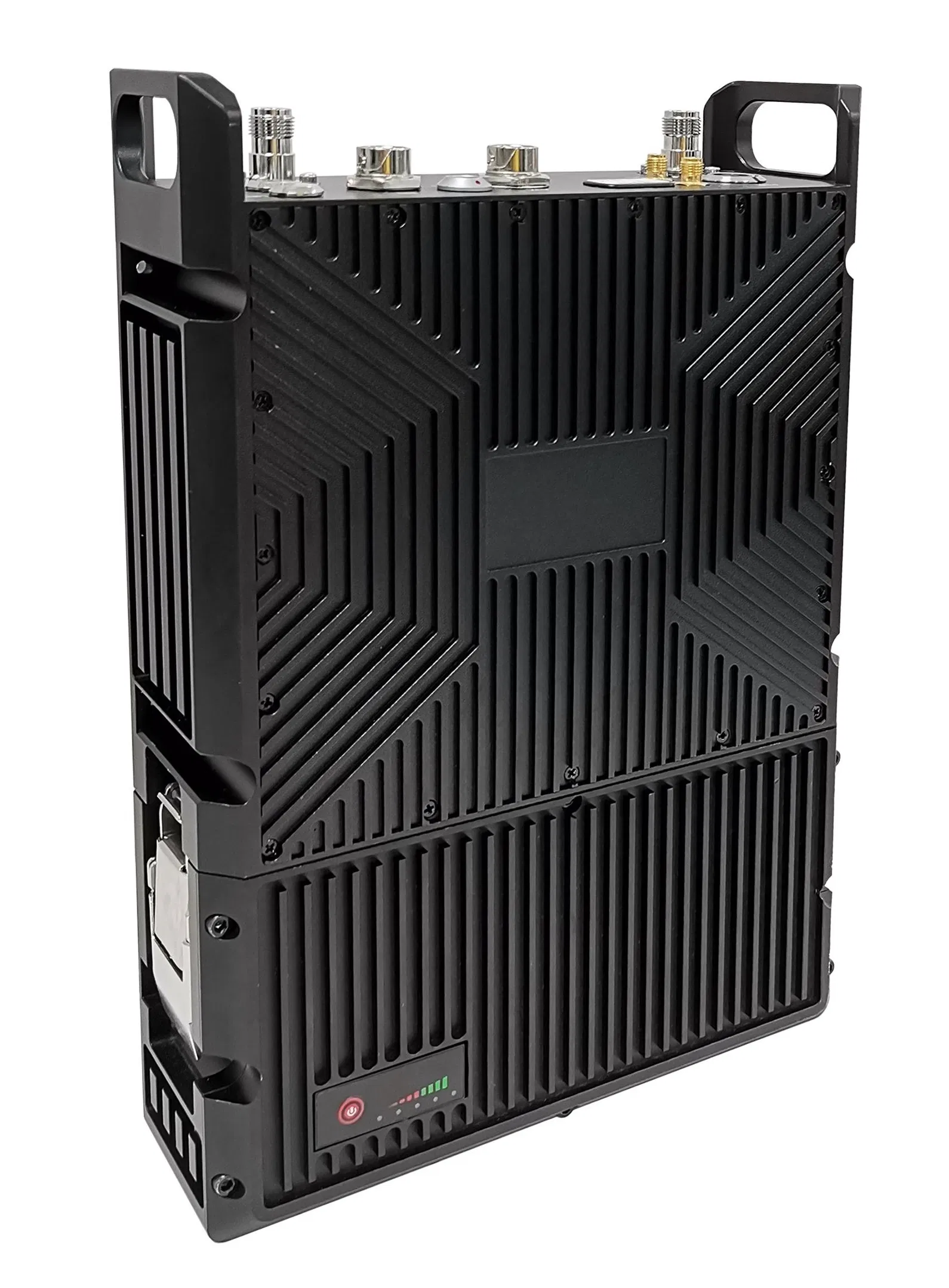

Mesh Radio - Serie NBmesh di Radio Wireless Narrowband MESH per Zaini

Il radio/modulo mesh a banda stretta della serie NBmesh è adatto per scenari di rete distribuiti in cui la velocità del servizio non è elevata, la distanza di trasmissione è lunga e l'intervallo di trasmissione si basa sul relay multi-hop. La topologia è una rete multi-hop, composta da diversi nodi di distribuzione. La struttura è compatta, leggera, con un design a scheda singola, comodo per gli utenti da integrare in vari tipi di apparecchiature terminali, per ottenere una trasmissione dati stabile e affidabile a lunga distanza.
Caratteristiche:
1. Relay multi-hop, rete efficiente
2. Bassa velocità, alta sensibilità
3. Frequenza banda UHF/L/S
4. Potenza RF 2/4/10/20 Watt
5. Porta seriale / Porta di rete, Voce/Posizione
6. Salto di frequenza intelligente
Il radio/modulo mesh a banda stretta della serie NBMesh, supporta il routing dinamico punto-punto, punto-multipunto e multipunto-multipunto, il relay multi-hop per la trasmissione dati wireless, utilizzato in cluster di droni, comando di controllo del fuoco armato, comando di comunicazione di emergenza, comunicazione marittima di formazione navale, comunicazione di rete auto-organizzativa per la prevenzione degli incendi boschivi.

Prestazioni:
1. Lunga distanza di trasmissione, forte capacità anti-interferenza
2. Adattabilità all'ambiente mobile
3. Il livello applicativo supporta tutti i tipi di terminali applicativi con porta seriale/porta di rete
4. Supporta la rapida implementazione, la modifica dinamica della topologia di rete, l'auto-organizzazione senza rete centrale e l'inoltro multi-hop
5. Sensibilità di ricezione fino a -117dBm@250KHz BW
6. Capacità di trasmissione dati adattiva, che può selezionare in modo adattivo la modalità di modulazione e la modalità di codifica in base ai cambiamenti ambientali ed eseguire la trasmissione della velocità dati adattiva
7. Capacità di rete flessibili ed efficienti, supporta il protocollo TDMA a slot di tempo dinamico, il protocollo CSMA, scenari di servizio di misurazione e controllo centralizzati con più di 6 hop e servizi vocali
8. Non è necessario configurare l'indirizzo IP e il driver, compatibilità senza soluzione di continuità con i protocolli TCP, UDP di livello superiore, in grado di ottenere voce, file e altre interazioni dati trasparenti

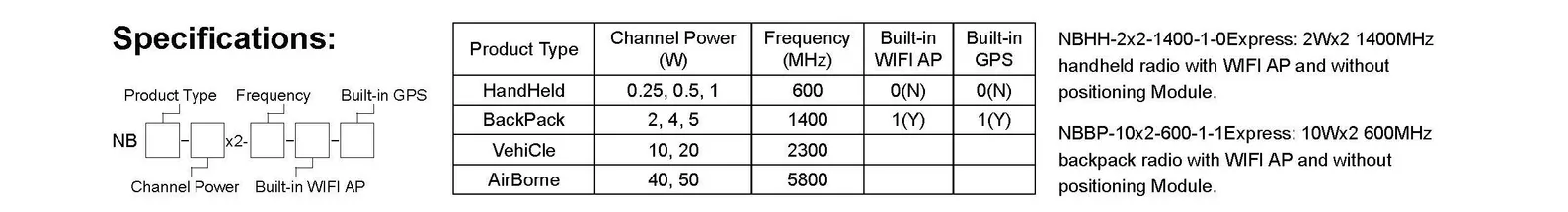

Specifiche del radio mesh a banda stretta NBMesh

Piattaforma SDR, Forma d'onda	9363+7Z020, Rete mobile MANET
Tecnologia MIMO	Codifica spazio-tempo, Ricezione diversificata, Beamforming TX / RX
Frequenza (70M-6GHz personalizzabile)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Banda L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Banda S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Banda C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Larghezza di banda del canale	250k/500k/1MHz (Doppia antenna), 400kHz (Antenna singola)
Sensibilità	-117dBm@250KHz
Modalità di modulazione	BPSK/QPSK/16QAM (Adattiva), OFDM (Doppia antenna)/SCFDE (Antenna singola)
Velocità dati aerea (Antenna singola/ Doppia antenna)	50-250kbps@250kHz (Doppia antenna) 125-500kbps@500kHz (Doppia antenna) 250-1000kbps@1MHz (Doppia antenna)
Modalità multi-accesso	CSMA/TDMA
Canale RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Potenza di trasmissione	10Watt x2 20Watt x2
Single Hop Distanza di comunicazione	30-100 km (LOS), 1-30 km (area urbana)
Modalità di lavoro	Punto-punto/Punto-multipunto/Multipunto-multipunto, Routing dinamico/Relay multi-hop, Star/Line/Network/Ibrido
Connettori	Porta seriale (bidirezionale punto-punto, unidirezionale punto-multiplo)/ Porta di rete (unicast, multicast, broadcast)/Voce, Posizione (broadcast)
Ritardo singolo hop	Media 7mS (1MHz BW)
Crittografia	DES, AES128/256, SNOW3G/ZUC opzionale, crittografia su chip/scheda TF personalizzata o macchina di crittografia esterna
Modalità anti-interferenza	Selezione manuale del canale di scansione dello spettro, Selezione intelligente della frequenza migliorata a banda intera (consapevolezza dello spettro)/Salto di frequenza adattivo a banda intera FHSS/Modalità roaming opzionale
Locale/ Gestione remota	Frequenza operativa, larghezza di banda del canale, ID di rete, impostazioni dei parametri di potenza di trasmissione e altri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia di rete, rapporto segnale-rumore dell'intensità del campo del collegamento, traffico di caricamento e download, distanza del nodo, mappa elettronica GPS/Beidou, monitoraggio della temperatura/tensione/interferenza, aggiornamento del software. Silenzio remoto e riattivazione opzionali
Altri	Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/commutazione della rete è inferiore a 1 secondo. Non c'è limite alla capacità utente di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (Dati 15+ hop, voce 10+ hop, video 8+ hop). La perdita totale della velocità di trasmissione per più di tre hop è inferiore al 70%. Tracciamento automatico della portante, adattato a una deviazione di frequenza Doppler di ±6kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri all'ora (6 Mach, 2000 metri al secondo).
Dimensione della rete/ Capacità multi-hop	Singola rete più di 256 nodi/15 hop
Temperatura di esercizio	-40ºC ~+80ºC
Livello di protezione	IP66, IP67/IP68 Personalizzato
Tensione/Consumo energetico	18-32VDC/Funzionamento 3-6A/Standby 0.7-0.9A@16.8V, 10Watt x2 18-32VDC/Funzionamento 6-7A/Standby 0.7-0.9A@20V, 20Watt x2
Selezione alimentazione	Alimentazione tramite batteria Twist-Lock o cavo principale
Batterie	10-12/6-8 ore per batteria al litio polimerica da 427/213Wh (Backpack Radio)
Dimensioni/Peso	22.9x18.9x6.2cm/3.86kg, con batteria da 22.2V/213Wh Zaino a doppia antenna
Installazione/Colore	4 fori di montaggio/Nero, Grigio ferro, Verde militare opzionale
Interfaccia di base	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Ingresso CC
Push to talk/ Interfaccia ausiliaria	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Estensione di rete opzionale	Routing di rete pubblica/4G LTE, integrazione WB-NB, Fibra, Satellite
Indicatore di stato del collegamento	Rosso fisso - La rete non è connessa Rosso lampeggiante - Avvio/non connesso alla rete Verde fisso - La rete è connessa Verde lampeggiante - PTT vocale è inattivo
Indicatore di collegamento RSSI	Verde fisso - La qualità del collegamento è eccellente Blu fisso - La qualità del collegamento è buona Giallo fisso - La qualità del collegamento è media Viola fisso - La qualità del collegamento è leggermente peggiore Rosso fisso - La qualità del collegamento è scarsa o il collegamento è inattivo
Interfaccia di gestione/ Interfaccia di controllo	Gestione della rete basata sul Web/GUI, API per l'interfaccia di sviluppo secondario/SNMP



             Topologia di rete a stella I                         Topologia di rete a stella II                          Topologia di rete a stella III
