| Generale |
| Piattaforma SDR, forma d'onda |
9363 o 9361+7Z020, rete mobile MANET |
| Tecnologia MIMO |
Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX |
| Siate sensibili |
-103 dBm@5MHz BW |
| Larghezza di banda del canale |
1impostazione a.25/2.5/5/10/20MHz; supporta la trasmissione e la ricezione con diverse larghezze di banda di canale, ottenendo banda larga e banda stretta miste |
| Tasso di dati |
1-70Mbps ((20MHz BW) Adattivo, QoS |
| Modalità di modulazione |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((impostazione fissa facoltativa) |
Potenza di uscita RF
(supporto TPC, potenza di trasmissione
controllo, regolabile a 1 dBm) |
10 watt x2
20 watt x2 |
|
Single Hop
Distanza di comunicazione
|
100-300 KM (LOS), 1-30 KM (area urbana) |
| Modalità |
Distribuito senza centro punto-a-punto/punto-a-multipunto/multipunto-a-multipunto, livello 2 o 3 di routing dinamico, relè multi-hop, stella/linea/rete/ibrido |
| Ritardo di singolo salto |
Media 10 mS (20MHz BW) |
| Crittografia |
DES, AES128/256, SM4, SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna |
| Modalità anti-interferenza |
Selezione manuale del canale di scansione dello spettro, Selezione intelligente del canale di frequenza/Modalità di salto di frequenza autonoma/Roaming facoltativa |
| Gestione locale/remota |
frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza dei nodi, GPS/BD/GLONASS posizionamento mappa elettronica, temperatura/tensione/interferenza monitoraggio, aggiornamento software. silenzio remoto e sveglia opzionale |
| Altri |
Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo
Non vi è alcun limite alla capacità di utilizzo di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (data 15+ hop, voce 10+ hop, video 8+ hop).La perdita totale di larghezza di banda per tre salti o più è inferiore al 70%.
Tracciamento automatico delle vetture, adattato a una deviazione di frequenza Doppler di ±6 kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri orari (6 Mach, 2000 metri al secondo)
|
| bande ((300M-6GHz/C-X-Ku superiore personalizzabili. medesima frequenza o diversa frequenza di TDD, 2T2R a banda singola) |
| BAND |
Intervallo di frequenza |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: la potenza RF, le dimensioni, il peso è diverso) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiente |
| Temperatura di funzionamento |
-40°C ~ +80°C |
| Livello di protezione |
IP66,IP67/IP68 personalizzato |
| Meccanica |
| Dimensione/Peso |
22.9x18.9x6.2cm/3.86kg (con batteria da 22.2V/114Wh) |
| Installazione/Colore |
4 fori di montaggio/Nero, grigio di ferro, verde militare opzionale |
| Potenza |
| Tensione di alimentazione |
18-32VDC |
| Consumo di energia |
Funzione 3-6A/Standby 0,7-0,9A@16.8V |
| Selezione della potenza |
Fornitura di energia da batteria a chiusura a torsione o cavo principale |
| Batterie |
12/8 ore per batteria al litio polimerica da 28,8/9,6Ah |
| Interfaccia |
| Interfaccia di base |

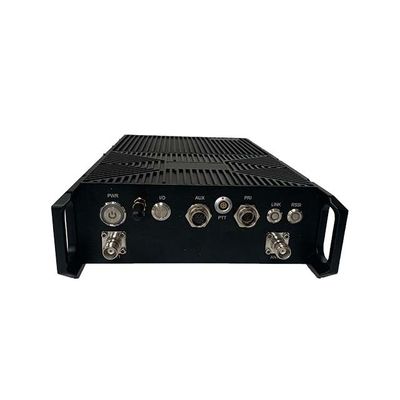

RF 2xTNC, 1-2xRJ45 Ethernet 100/1000BaseT, Wi-Fi AP, RS232/485/422, Sbus/USB/Bluetooth, 1,2-230,4Kbps, Input DC |
| Spingere per parlare/interfaccia ausiliaria |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Estensione della rete |
Routing della rete pubblica 4G-5G/integrazione WB-NB/LTE, satellite, fibra |
| Estensione video |
HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento |
Rosso costante - La rete non è connessa
Lampeggiante in rosso - Avvio/non connesso alla rete
Verde stabile - La rete è connessa
Lampeggiante verde - PTT vocale non funziona |
| Indicatore di collegamento RSSI |
Verde stabile - La qualità del collegamento è eccellente
Blu costante - La qualità del collegamento è buona
Giallo stabile - Qualità del collegamento media
Purple stabile - La qualità del collegamento è leggermente peggiore
Rosso costante - La qualità del collegamento è scadente o il collegamento non funziona |
|
Interfaccia di gestione/
Interfaccia di controllo
|
Gestione della rete basata sul Web/GUI, interfaccia di sviluppo secondaria API/SNMP |
