Dettagli:
|
| Tipo: | Portatile | ||
|---|---|---|---|
| Evidenziare: | Radio portatile ODM SmartMesh,Radio portatile RF SmartMesh,Rete a maglia RF ODM |
||
Caratteristiche principali di SmartMesh Wireless Broadband MESH:
Performance RF:
Performance della rete:
Altri:
Specificativi della radio portatile
| Generale | |
| Piattaforma SDR, forma d'onda | 9363 o 9361+7Z020, rete mobile MANET |
| Tecnologia MIMO | Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX |
| Siate sensibili | -103 dBm@5MHz BW |
| Larghezza di banda del canale | 1impostazione a.25/2.5/5/10/20MHz; supporta la trasmissione e la ricezione con diverse larghezze di banda di canale, ottenendo banda larga e banda stretta miste |
| Tasso di dati | 1-70Mbps ((20MHz BW) Adattivo, QoS |
| Modalità di modulazione | TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((impostazione fissa facoltativa) |
|
Potenza di uscita RF (supporto TPC, controllo della potenza di trasmissione, regolabile a 1 dBm) |
0.5 watt x2 1 watt x2 2 watt x2 4Watt x2 |
|
Single Hop Distanza di comunicazione |
100-300 KM (LOS), 1-30 KM (area urbana) |
| Modalità | Distribuito punto-a-punto/punto-a-multipunto/multipunto-a-multipunto, livello 2 o 3 di routing dinamico, relè multi-hop, stella/linea/rete/ibrido |
| Ritardo di singolo salto | Media 10 mS (20MHz BW) |
| Crittografia | DES, AES128/256, SM4, SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna |
| Modalità anti-interferenza | Selezione manuale del canale di scansione dello spettro/Selezione intelligente delle frequenze a banda completa migliorata (consapevolezza dello spettro) /Full band adaptive frequency hopping FHSS/Roaming mode, antiinterferenza a più livelli |
|
Locale/ Gestione a distanza |
frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza dei nodi, GPS/BD/GLONASS posizionamento carta elettronica, temperatura/tensione/interferenze Monitoraggio, aggiornamento del software Silenzio remoto e sveglia opzionale |
| Altri |
Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo Non vi è alcun limite alla capacità di utilizzo di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (data 15+ hop, voce 10+ hop, video 8+ hop).La perdita totale di larghezza di banda per tre salti o più è inferiore al 70%. il monitoraggio automatico delle vetture, adattato ad una deviazione di frequenza Doppler di ± 6 kHz, supporta la comunicazione mobile a velocità superiori a 7200 km/h (6 Mach,2000 metri al secondo) |
| Fabbricazione(300M-6GHz/Upper C-X-Ku personalizzabile. medesima frequenza o diversa frequenza di TDD, 2T2R a banda singola) | |
| BAND | Intervallo di frequenza |
| UHF (MHz) | 430-550/570-700/800-950, 225-400/320-470* |
| Band L (GHz) | 1000-1200/1300-1500/1600-1800/1800-2000, 1200-1700* |
| Banda S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| Banda C (GHz) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0* |
| (Nota: la potenza RF, le dimensioni, il peso è diverso) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiente | |
| Temperatura di funzionamento | -40°C ~ +80°C |
| Livello di protezione | IP66, IP67/IP68 personalizzato |
| Meccanica | |

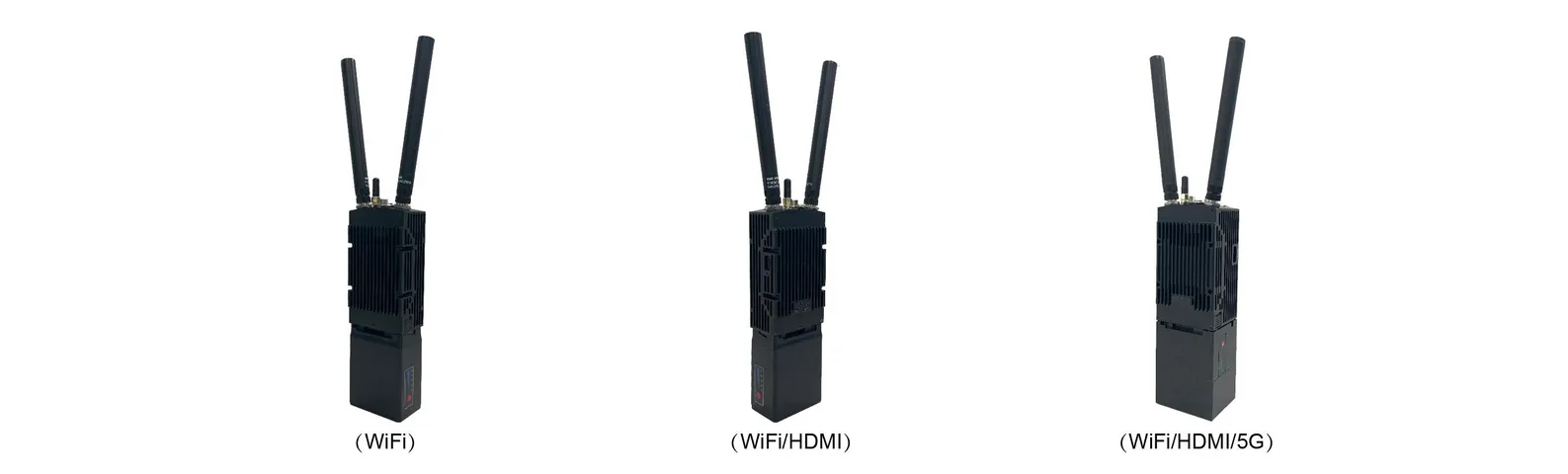

| Dimensione/Peso | 19.0x6.8x3.8cm/0.769kg (con batteria 11.1V/77.7Wh Radio portatile) 20.5x6.8x3.8cm/0.799kg (con batteria da 11,1V/77,7Wh WiFi/HDMI Handheld Radio) 20.7x6.9x5.5cm/1.30kg (con batteria da 11,1V/77,7Wh WiFi/HDMI/5G Handheld Radio) 15.7x6.5x3.2cm/0.482kg (corpo indossato) |
| Installazione/Colore | 4 fori di montaggio/Nero, grigio di ferro, verde militare opzionale |
| Potenza | |
| Tensione di alimentazione | 9-32VDC (0,5 W × 2) 9-39VDC (1W × 2) 12-36VDC (2W × 2/4W × 2) |
| Consumo di energia | Funzionamento 0,3-0,5A/Standby 0,2-0,3A@12V (0,5Watt×2) Funzionamento 0,5-1A/Standby 0,4-0,6A@12V (1W × 2) Funzione 1-2A/Standby 0,5-0,7A@12V (2W × 2) Funzione 2-4A/Standby 0,5A@12V (4W × 2) |
| Selezione della potenza | Fornitura di energia da batteria a chiusura a torsione o cavo principale |
| Batterie | 10/6 ore per 114/77,7Wh |
| Interfaccia | |
| Interfaccia di base | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Input DC |
|
Spingi per parlare. Interfaccia ausiliaria |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Estensione della rete facoltativa | Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |
| Estensione video opzionale | HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento |
Rosso costante - La rete non è connessa Lampeggiante in rosso - Avvio/non connesso alla rete Verde stabile - La rete è connessa Lampeggiante verde - PTT vocale non funziona |
| Indicatore di collegamento RSSI |
Verde stabile - La qualità del collegamento è eccellente Blu costante - La qualità del collegamento è buona Giallo stabile - Qualità del collegamento media Purple stabile - La qualità del collegamento è leggermente peggiore Rosso costante - La qualità del collegamento è scadente o il collegamento non funziona |
|
Interfaccia di gestione/ Interfaccia di controllo |
Gestione della rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP |

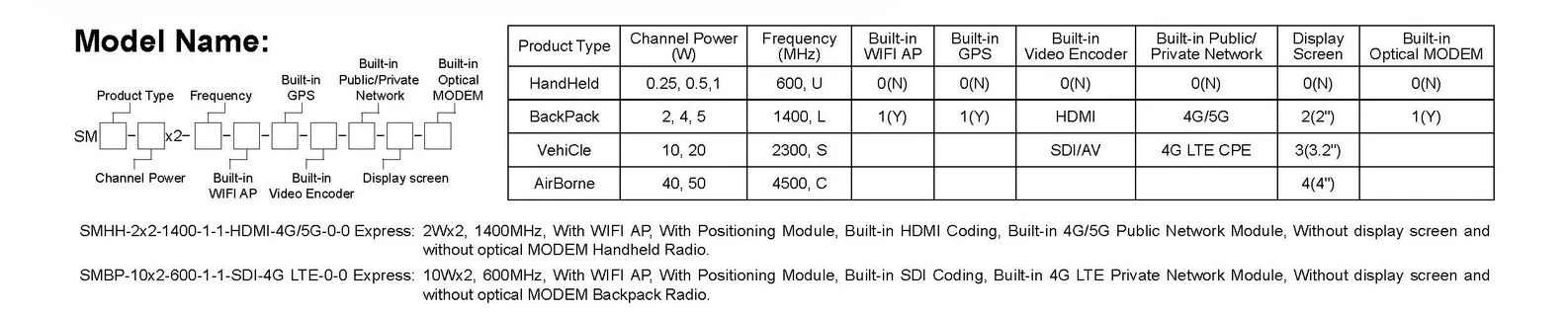

Nome del modello
