| Generale |
| Piattaforma SDR, forma d'onda |
9363 o 9361+7Z020, rete mobile MANET |
| Tecnologia MIMO |
Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX |
| Siate sensibili |
-103 dBm@5MHz BW |
| Larghezza di banda del canale |
1impostazione a.25/2.5/5/10/20MHz; supporta la trasmissione e la ricezione con diverse larghezze di banda di canale, ottenendo banda larga e banda stretta miste |
| Tasso di dati |
1-70Mbps ((20MHz BW) Adattivo, QoS |
| Modalità di modulazione |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptive ((impostazione fissa facoltativa) |
Potenza di uscita RF
(supporto TPC, controllo della potenza di trasmissione, regolabile a 1 dBm) |
0.25 watt x2
0.5(1) Watt x2
1 watt x2
2 watt x2
4 ((5) Watt x2
10 ((20) Watt x2
|
|
Single Hop
Distanza di comunicazione
|
3-15KM, 0,25Watt x2; 10-30KM, 0,5Watt x2; 20~50KM, 1Watt x2; 50~100KM, 2Watt x2; 100~150KM, 4Watt x2; 100~200KM, 5Watt x2; 150~300KM, 10Watt x2; 250~500KM, 20Watt x2 |
| Modalità |
Distribuito punto-a-punto/punto-a-multipunto/multipunto-a-multipunto, livello 2 o 3 di routing dinamico, relè multi-hop, stella/linea/rete/ibrido |
| Ritardo di singolo salto |
Media 10 mS (20MHz BW) |
| Crittografia |
DES, AES128/256, SM4, SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna |
| Modalità anti-interferenza |
Selezione manuale del canale di scansione dello spettro/Selezione intelligente delle frequenze a banda completa migliorata ((consapevolezza dello spettro) /Full band adaptive frequency hopping FHSS/Roaming mode, antiinterferenza a più livelli |
| Gestione locale/remota |
frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza dei nodi, GPS/BD/GLONASS posizionamento carta elettronica, temperatura/tensione/interferenza Monitoraggio, aggiornamento software. silenzio remoto e sveglia opzionale |
| Altri |
Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo
Non vi è alcun limite alla capacità di utilizzo di un singolo sistema (256 nodi o più) e al numero di hop nelle reti Mesh (data 15+ hop, voce 10+ hop, video 8+ hop).La perdita totale di larghezza di banda per tre salti o più è inferiore al 70%.
Tracciamento automatico delle vetture, adattato ad una deviazione di frequenza Doppler di ±6 kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri orari (6 Mach, 2000 metri al secondo)
|
| bande ((300M-6GHz/C-X-Ku superiore personalizzabili. medesima frequenza o diversa frequenza di TDD, 2T2R a banda singola) |
| BAND |
Intervallo di frequenza |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Band L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: la potenza RF, le dimensioni, il peso è diverso) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiente |
| Temperatura di funzionamento |
-40°C ~ +80°C |
| Livello di protezione |
IP66,IP67/IP68 personalizzato |
| Meccanica |

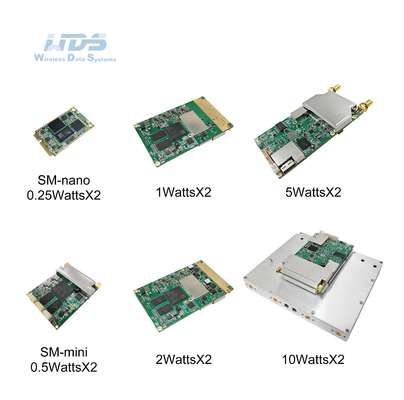

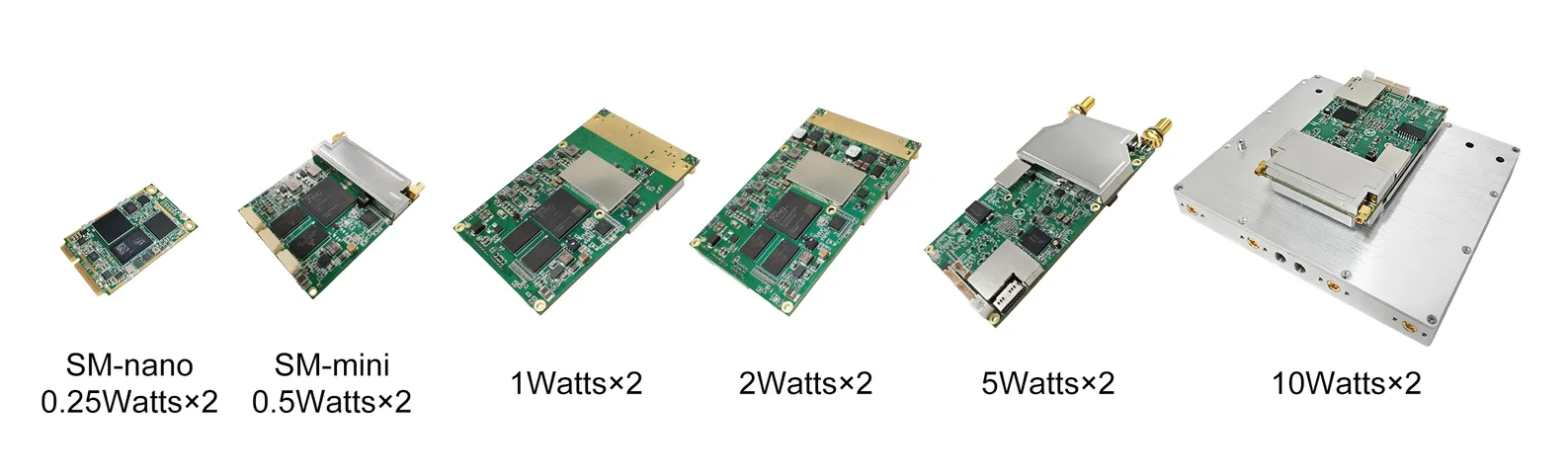

| Dimensione/Peso |

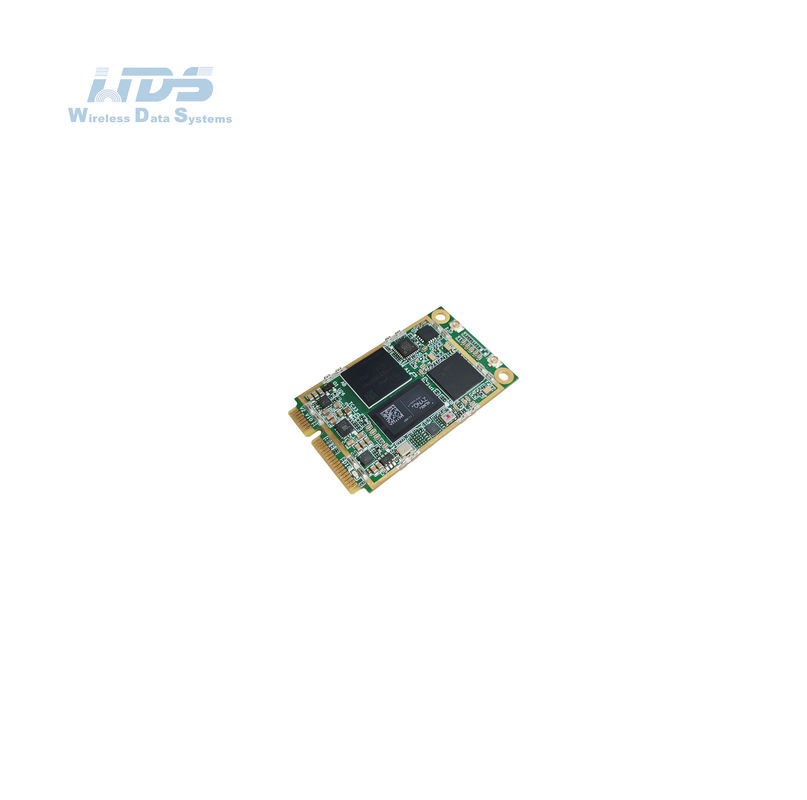

5.1x3.0x0.6cm/11g, 0,25Watt x2 Modulo, SM-nano

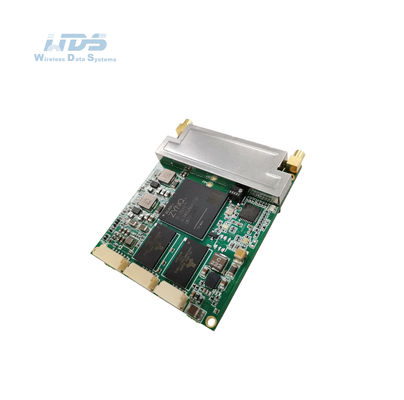

5.8x4.8x1.0cm/27g, 0.5Watt x2 Modulo, SM-mini

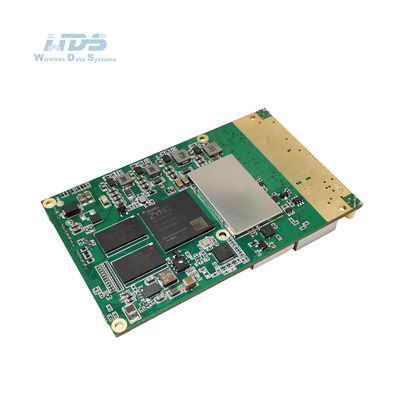

8.7x5.4x1.0cm/40g, 1Watt x2 Modulo

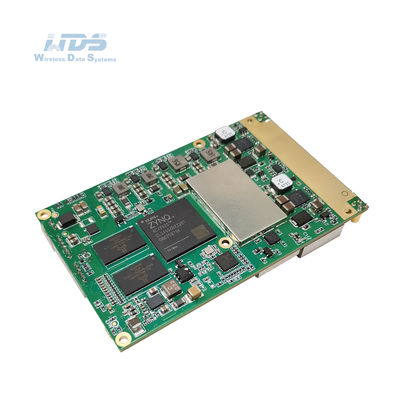

8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Modulo

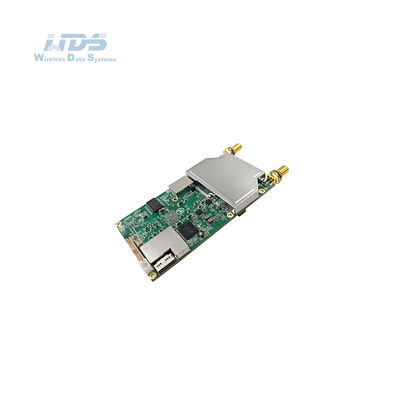

11.5x5.4x1.3cm/56g, 5Watt x2 Modulo

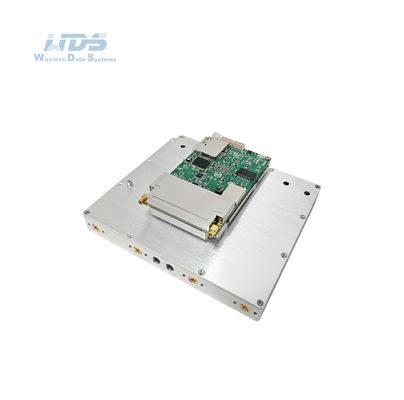

12.7x11.0x3.4cm/524g, 10(20) Watt x2 Modulo |
| Installazione/Colore |
4 fori di montaggio/Nero, grigio di ferro, verde militare facoltativo |
| Potenza |
| Tensione di alimentazione |
3.5-5VDC, 0,25Watt×2, SM-nano
9-32VDC, 0,5Watt×2, SM-mini
9-39VDC, 1 W × 2
12-36VDC, 2 watt × 2/4 ((5) watt × 2
18-32VDC, 10 ((20) watt × 2 |
| Consumo di energia |
Funzione 1-2A/Standby 0,5-1A@3,5-5V, 0,25Watt×2, SM-nano
Funzione 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5Watt×2, SM-mini
Funzionamento 0,5-1A/Standby 0,4-0,6A@12V, 1Watt×2
Funzione 1-2A/Standby 0,5-0,7A@12V, 2Watt×2/4(5) Watt×2
Funzione 3-6A/Standby 0,7-0,9A@16.8V, 10Wx2
Funzione 6-7A/Standby 0,7-0,9A@20V, 20Wx2 |
| Selezione della potenza |
Fornitura di energia da batteria a chiusura a torsione o cavo principale |
| Interfaccia |
| Interfaccia di base |
RF: MMCX×2 (2×TRx), J1 (ingresso CC), J4 (attività Ethernet, canale dati), J7 (porta seriale 0, porta seriale 1 livello RS-232), linea di controllo dell'amplificatore di potenza esterno |
| Spingere per parlare/interfaccia ausiliaria |
MIC, SP, PTT, GND/1xRS485,1xUSB2.0 OTG |
| Estensione della rete |
Routing della rete pubblica 4G-5G/integrazione WB-NB/LTE, satellite, fibra |
| Estensione video |
HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento |
Rosso costante - La rete non è connessa
Lampeggiante in rosso - Avvio/non connesso alla rete
Verde stabile - La rete è connessa
Lampeggiante verde - PTT vocale non funziona |
| Indicatore di collegamento RSSI |
Verde stabile - La qualità del collegamento è eccellente
Blu costante - La qualità del collegamento è buona
Giallo stabile - Qualità del collegamento media
Purple stabile - La qualità del collegamento è leggermente peggiore
Rosso costante - La qualità del collegamento è scadente o il collegamento non funziona |
|
Interfaccia di gestione/
Interfaccia di controllo
|
Gestione della rete basata sul Web/GUI, interfaccia di sviluppo secondaria API/SNMP |
