| Piattaforma SDR, forma d'onda |
9363 o 9361+7Z020, rete mobile MANET |
| Tecnologia MIMO |
Codifica spazio-temporale, ricezione della diversità, formazione del fascio TX/RX |
Frequenza
(70M-6GHz personalizzabile) |
UHF ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) /
L Band ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1,0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) /
S Band ((2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) /
C Band ((4.4-5.0/5.25-5.85, 4,2-5,2/5,5-6,0*GHz)
|
| Larghezza di banda del canale |
250k/500k/1MHz ((Antenna doppia) |
| Sensibilità |
-117 dBm@250KHz |
| Modalità di modulazione |
BPSK/QPSK/16QAM (adattivo), OFDM ((Dual Antenna) |
| Tasso di trasmissione dei dati aerei |
50-250kbps@250kHz ((Antenna doppia)
125-500kbps@500kHz ((Antenna doppia)
250-1000kbps@1MHz ((Antenna doppia) |
| Modalità multi-accesso |
CSMA/TDMA |
| Canale RF |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Potenza di trasmissione |
0.25/0.5/1/2/4 ((5) Watt ((Dual Antenna) |
Single Hop
Distanza di comunicazione |
30-100 km (LOS), 1-30 km (zona urbana) |
| Modalità di lavoro |
Punto-a-punto/Punto-a-multipunto/Multipunto-a-multipunto, Routing dinamico/Multi-hop relay, Star/Line/Network/Hybrid |
| Connettori |
Porta seriale (bi-direzionale da punto a punto, unidirezionale da punto a più) / Porta di rete (unicast, multicast, broadcast) / Voce, posizione (broadcast) |
| Ritardo di singolo salto |
Media 7 mS (1MHz BW) |
| Crittografia |
DES, AES128/256, SNOW3G/ZUC opzionale, crittografia con scheda chip/TF personalizzata o macchina di crittografia esterna |
| Modalità anti-interferenza |
Selezione manuale del canale di scansione dello spettro, selezione intelligente delle frequenze a banda completa (consapevolezza dello spettro) /Full band adaptive frequency hopping FHSS/Roaming mode
opzionale |
| Gestione locale/remota |
frequenza di funzionamento, larghezza di banda del canale, ID della rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia della rete,rapporto segnale-rumore della forza di campo di collegamento, caricare e scaricare traffico, distanza del nodo, mappa elettronica GPS/Beidou, monitoraggio temperatura/tensione/interferenze, aggiornamento del software. |
| Altri |
Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/switchover alla rete è inferiore a 1 secondo.
Non vi è alcun limite alla capacità di utilizzo di un singolo sistema (256 nodi o più) e al numero di salti nelle reti Mesh (data 15+ salti, voce 10+ salti, video 8+ salti).La perdita totale del tasso di trasmissione per più di tre luppolo è inferiore al 70%.
Il monitoraggio automatico delle vetture, adattato ad una deviazione di frequenza Doppler di ±6 kHz, supporta la comunicazione mobile a velocità superiori a 7200 chilometri orari (6Mach, 2000 metri al secondo).
|
|
Dimensione della rete/
Capacità multi-hop
|
Rete unica più di 256 nodi/15 salti |
| Temperatura di funzionamento |
-40°C ~ +80°C |
| Livello di protezione |
IP66, IP67/IP68 personalizzato |
| Batterie |

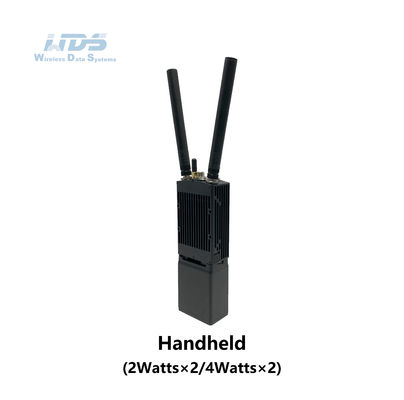

8-10/6-8 ore per 114/77,7Wh (Radio portatile) |
Voltaggio/
Consumo di energia |
3.5-5VDC/Operazione 1-2A/Standby 0.5-1A@3.5-5V, 0.25Watt x2, NB-nano
9-32VDC/Operazione 0,3-0,5A/Standby 0,2-0,3A@12V, 0,5Watt x2, NB-mini
9-39VDC/Operazione 0,5-1A/Standby 0,4-0,6A@12V, 1Watt x2
12-36VDC/Operazione 1-2A/Standby 0,5-0,7A@12V, 2/4(5) Watt x2
18-32VDC/Operazione 3-6A/Standby 0,7-0,9A@16.8V, 10Watt x2
18-32VDC/Operazione 6-7A/Standby 0,7-0,9A@20V, 20/40(50) Watt x2
|
| Selezione della potenza |
Fornitura di energia da batteria a chiusura a torsione o cavo principale |
| Dimensioni/Peso |

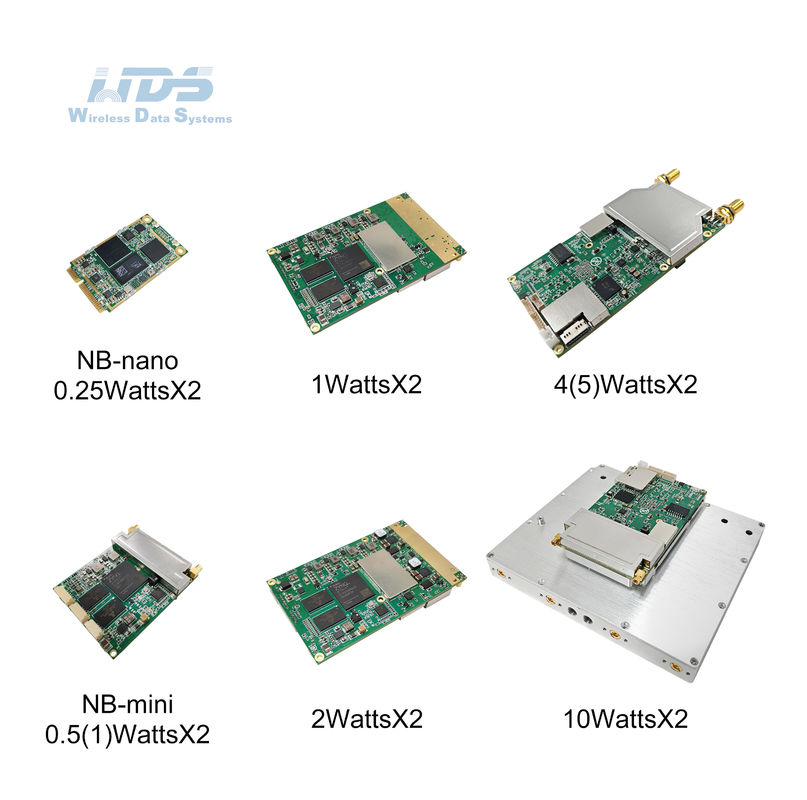

5.1x3.0x0.6cm/11g, 0,25Watt x2 Modulo, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watt x2 Modulo, NB-mini
8.7x5.4x1.0cm/40g, 1Watt x2 Modulo
8.7x5.4x1.0cm/43g, 2Watt x2/4Watt x2 Modulo
11.5x5.4x1.3cm/56g, 5Watt x2 Modulo
12.7x11.0x3.4cm/524g, 10(20) Watt x2 Modulo

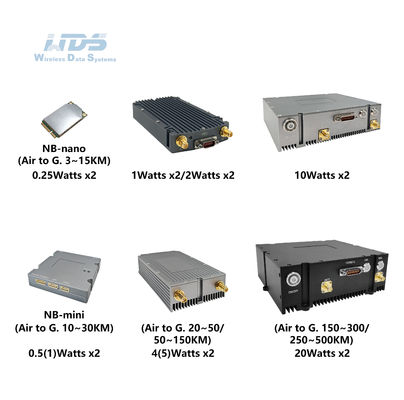

5.1x3.0x0.7cm/14g, 0.25Wx2 Dual Antenna Airborne, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Dual Antenna Airborne, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Dual Antenna Airborne-Iron Grigio
13.8x6.2x2.7cm/225, 4(5)Wx2 Antenna doppia Airborne-Iron Grigio
12.8x13.4x3.8cm/598g, 10/20Watt x2 Doppia Antenna Airborne-Iron Grigio
14.2x14.0x5.0cm/962g, 10/20Watt x2 Antenna doppia Airborne-Nero
19.0x6.8x3.8cm/769g, con batteria da 11,1V/77,7Wh |
| Installazione/Colore |
4 fori di montaggio/Nero, grigio di ferro, verde militare opzionale |
| Interfaccia di base |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL ((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Input DC |
|
Spingi per parlare.
Interfaccia ausiliaria
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Estensione della rete facoltativa |
Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |
| Estensione video opzionale |
HDMI/SDI/CVBS a basso ritardo, 4K/2K/1080P/720P/D1 |
| Indicatore dello stato del collegamento |
Rosso costante - La rete non è connessa
Lampeggiante in rosso - Avvio/non connesso alla rete
Verde stabile - La rete è connessa
Lampeggiante verde - PTT vocale non funziona
|
| Indicatore di collegamento RSSI |
Verde stabile - La qualità del collegamento è eccellente
Blu costante - La qualità del collegamento è buona
Giallo stabile - Qualità del collegamento media
Purple stabile - La qualità del collegamento è leggermente peggiore
Rosso costante - La qualità del collegamento è scadente o il collegamento non funziona
|
|
Interfaccia di gestione/
Interfaccia di controllo
|
Gestione della rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP
|
